Лабораторный стенд предназначен для изучения явления перемещения сечений балки в двух ортогональных направлениях при косом изгибе.

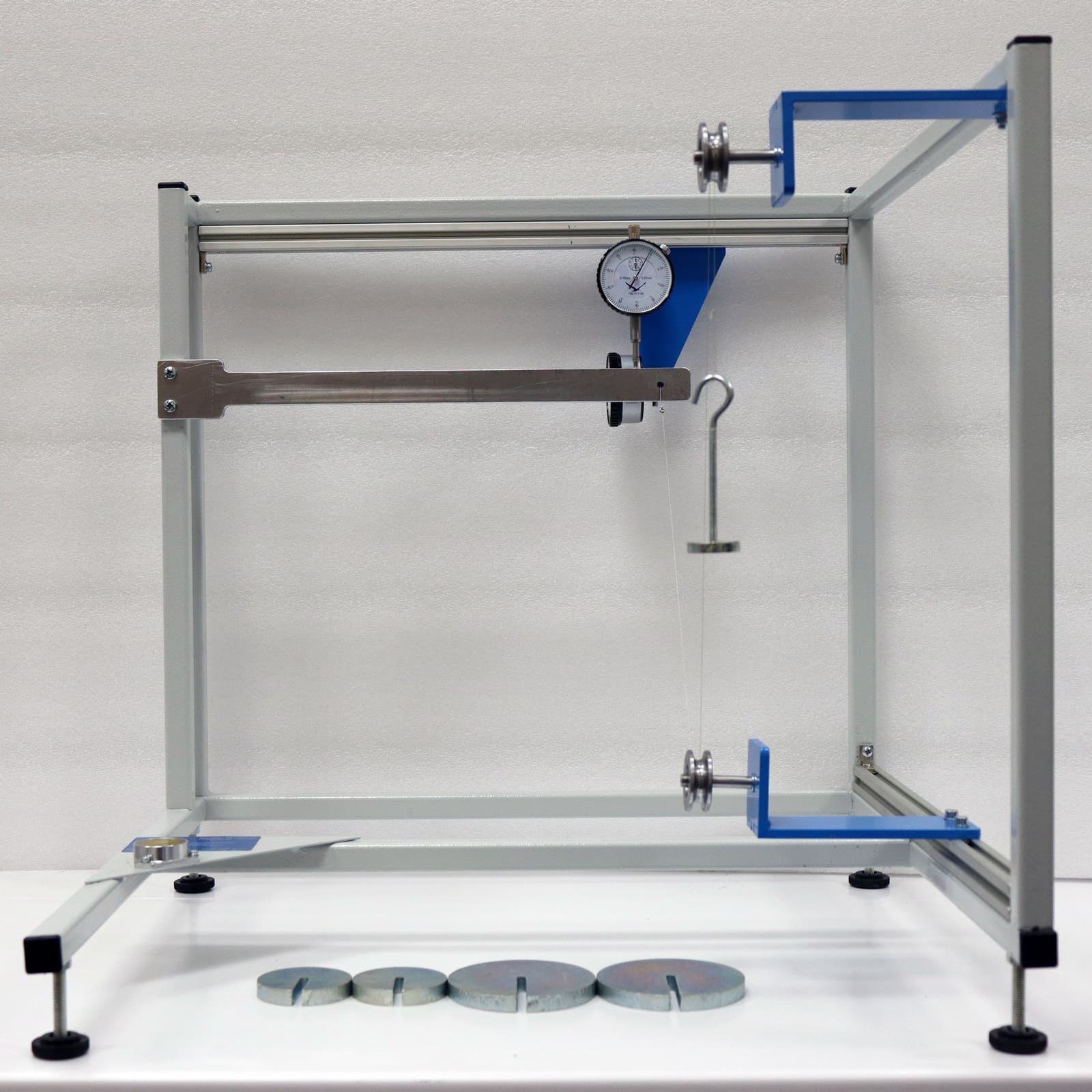

Лабораторный представляет собой пространственную стальную раму, покрытую порошковой краской.
К раме одним концом жестко закреплена экспериментальная балка из алюминиевого сплава.
На раме смонтированы два блока (нижний и верхний), предназначенные для приложения с помощью тягового троса косой нагрузки к незакрепленному концу экспериментальной балки. Нижний блок закреплен на подвижном кронштейне, что позволяет изменять угол приложения силы к балке. Нагрузка балки осуществляется с помощью набора дисковых грузов с радиальными прорезями, которые подвешиваются к концу тягового троса посредством крепления на платформе подвеса.
Для измерения величины деформации экспериментальной балки, установка оснащена платформой с системой из двух ортогонально закрепленных микрометров - индикаторов перемещения часового типа. Платформа микрометров подвижно закреплена на раме установки, что позволяет оперативно изменять точку измерения и проводить исследование величины перемещения сечений (деформация) в различных точках балки крепления балки.
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Исследование зависимости величины деформации косого изгиба балки от значения приложенной силы.
- Исследование зависимости величины деформации косого изгиба балки от величины угла приложения силы.
- Исследование продольного распределения деформации балки при косом изгибе.
Лабораторный стенд «Косой изгиб балки» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
