Учебная лабораторная установка «Устойчивость продольно сжатого стержня», ЭЛБ-161.009.02
- Исполнение: Без ПО
Лабораторный стенд предназначен для проведения цикла лабораторных работ по изучению устойчивости продольно сжатых стержней.

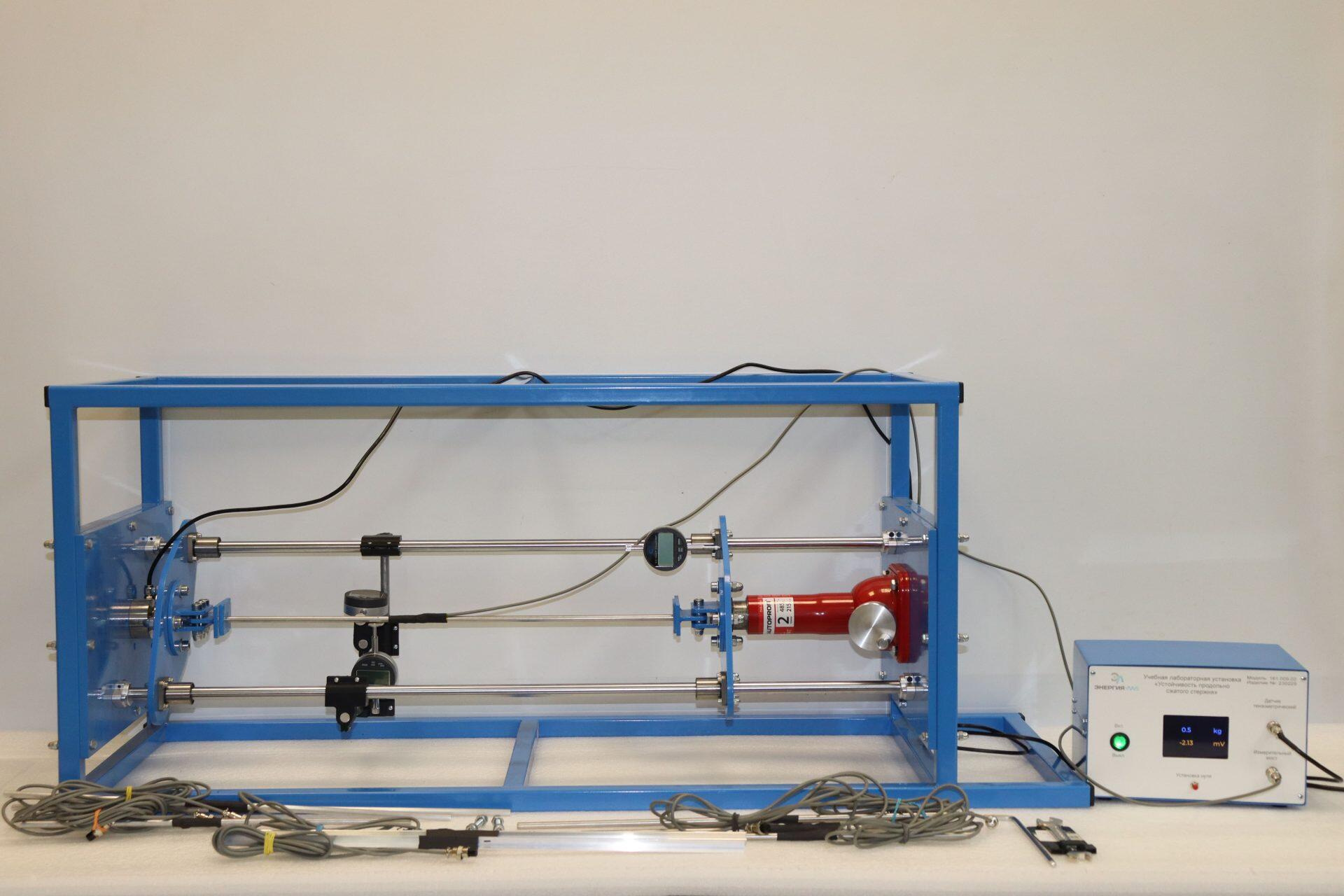

Лабораторный стенд представляет собой жесткую силовую раму, изготовленную из металла, покрытого порошковой краской.
На силовой раме размещено:
- устройство закрепления образцов;
- устройство нагружения образцов (ручной привод);
- устройство для измерения усилия сжатия;
- устройство измерения перемещения подвижной траверсы (микрометр);
- устройство измерения прогиба образца.
Устройство закрепления образцов содержит стальные направляющие, обеспечивающие перемещение подвижной траверсы параллельно оси испытуемого стержня.
Устройство закрепления образцов позволяет моделировать различные варианты закрепления концов стержня: шарнирное и заделку.
Устройство нагружения образцов осуществляется ручным домкратом.
В качестве средства измерения усилия сжатия образца используется тензодатчик. Тензодатчик подключается к измерительному блоку.
Измерение величины перемещения подвижной траверсы осуществляется с помощью устройства измерения перемещения подвижной траверсы (цифрового микрометра) с точностью 10 мкм.
Устройство измерения прогиба образца осуществляется двумя цифровыми микрометрами, закрепленных на неподвижной траверсе.
В комплект стенда входят образцы с разными сечениями.
На образцах наклеены тензорезистры для измерения малых прогибов образцов под воздействием продольной сжимающей силы.
- Потребляемая мощность, В·А: 200
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Определение зависимости критической силы (нагрузки потери устойчивости) и формы потери устойчивости от условий закрепления концов стержня.
- Определение зависимости критической силы (нагрузки потери устойчивости) от формы поперечного сечения стержня.
- Определение зависимости критической силы (нагрузки потери устойчивости) от длины стержня.
- Определение зависимости критической силы (нагрузки потери устойчивости) от модуля упругости материала стержня.
- Изучение зависимости сила –перемещение при докритическом и закритическом нагружении.
Учебная лабораторная установка «Устойчивость продольно сжатого стержня»» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
