Типовой комплект учебного оборудования "Система автоматического управления уровня", исполнение стендовое компьютерное, ЭЛБ-001.048.01
- Исполнение: С ПО
Типовой комплект учебного оборудования предназначен для изучения датчиков уровня, принципов их действия, способов измерения уровня, определение относительной погрешности измерения.

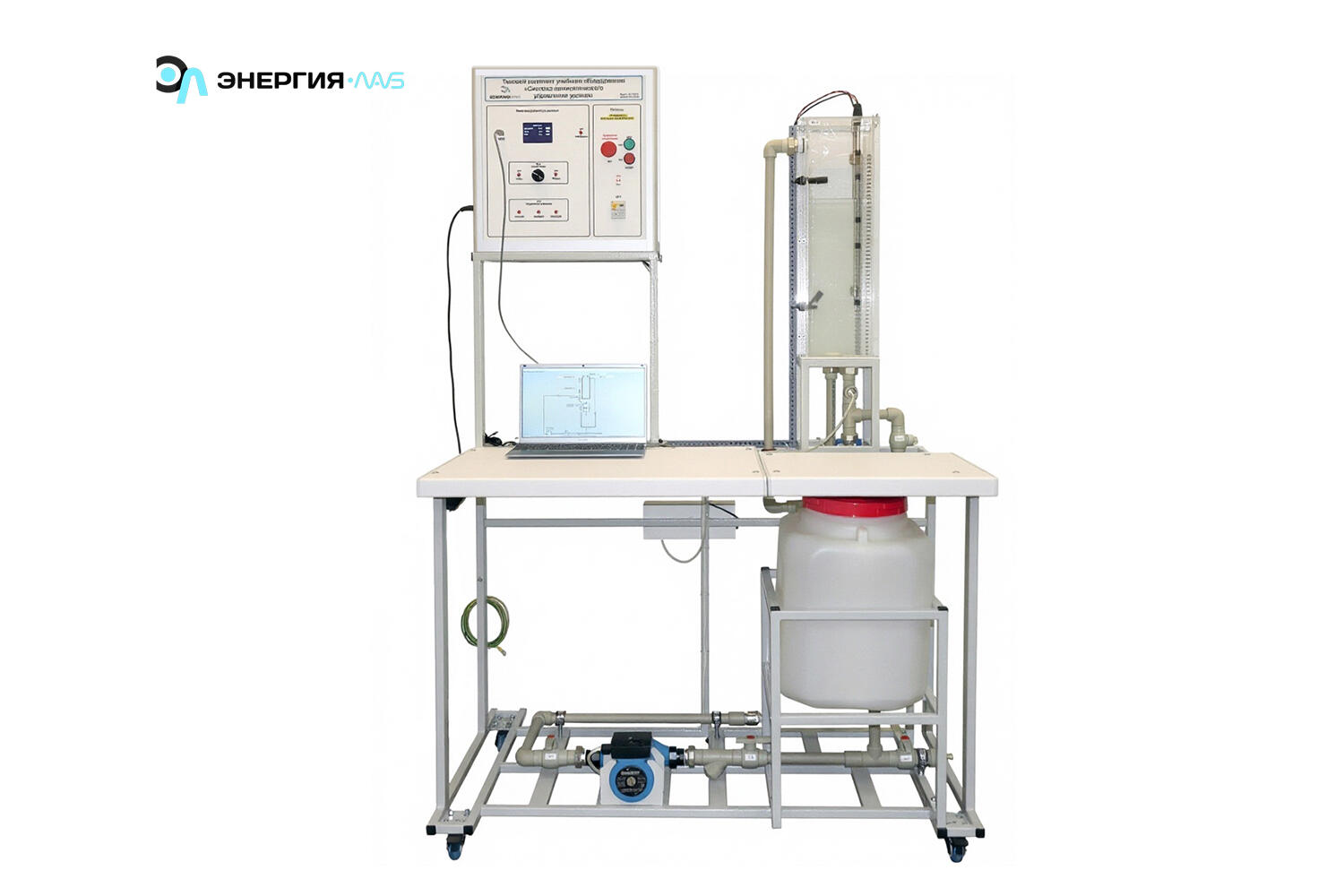

Комплект оборудования смонтирован на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской.
На рамном основании смонтирована гидравлическая система, установлен блок управления.
Гидравлическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подачи воды и системы измерения уровня различными приборами.
Система подачи воды состоит из технологической емкости, насоса циркуляционного, системы заслонок, электромагнитного клапана.
Система измерения уровня включает в себя:
- мерную емкость;
- датчик уровня кондуктометрический;
- датчик уровня поплавковый дискретный;
- датчик уровня поплавковый аналоговый;
- датчик уровня гидростатический.
Мерная емкость, выполненная из оргстекла толщиной 6мм. Мерная емкость оснащена мерной шкалой с ценой.
Сверху мерной емкости устанавливаются датчики уровня: кондуктометрический, поплавковый аналоговый, которые подключаются к блоку управления.
В мерной емкости, на боковой панели, установлен датчик уровня поплавковый дискретный, который подключается к блоку управления.
В дне мерной емкости установлен мембранный датчик давления, который подключается к блоку управления.
Типовой комплект учебного оборудования предназначен для проведения лабораторно –практических занятий по изучению датчиков уровня, принципов их действия, способов измерения уровня, определение относительной погрешности измерения.
- Потребляемая мощность, В·А: 1500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение датчика уровня кондуктометрического, принципа его действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня поплавкового дискретного, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня поплавкового аналогового, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня гидростатического, принципа действия, определение относительной погрешности измерения при различных уровнях.
Типовой комплект учебного оборудования «Система автоматического управления уровня» –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) - 1шт.
Гарантийный талон - 1шт.
Паспорт - 1шт.
Ноутбук –1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
