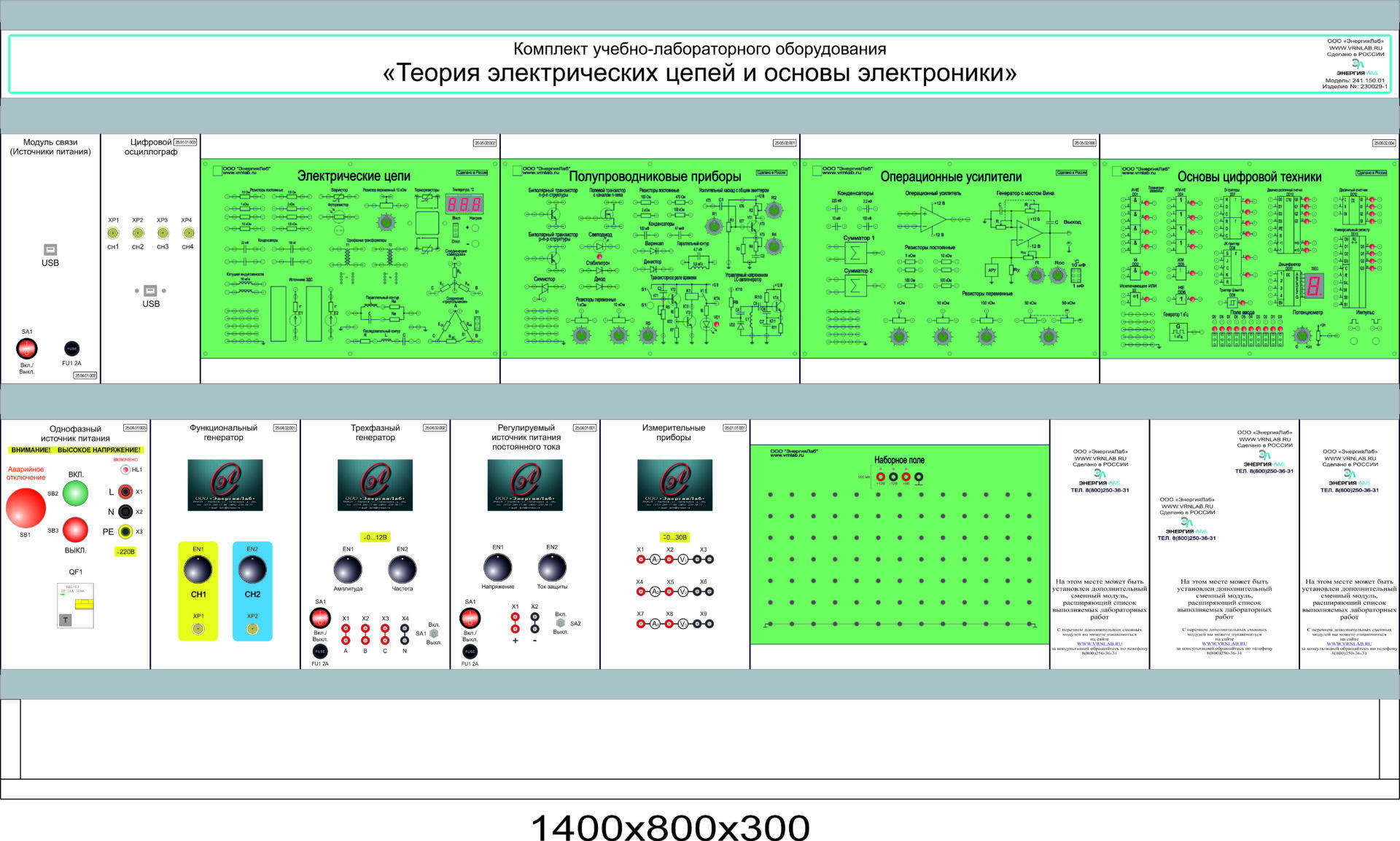

Комплект учебно-лабораторного оборудования «Теория электрических цепей и основы электроники», ЭЛБ-241.150.01
- Исполнение: С ПО
Комплект учебно-лабораторного оборудования «Теория электрических цепей и основы электроники» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Учебный стенд предназначен для проведения лабораторно-практических занятий по изучению электротехники и основ электроники, электрических цепей постоянного и переменного тока, электронных и цифровых приборов и устройств.
Вес: 30 kg
Размеры (Д x Ш x В): 1400 x 600 x 1600 mm
- Потребляемая мощность, В·А: 200
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Параметры электрической цепи постоянных напряжения и тока
- Закон Ома.
- Исследование цепей с резисторами.
- Линейные резисторы.
- Терморезисторы с отрицательным температурным коэффициентом.
- Терморезисторы с положительным температурным коэффициентом.
- Варисторы.
- Фоторезисторы.
- Последовательное соединение резисторов.
- Параллельное соединение резисторов.
- Последовательно-параллельное соединение резисторов.
- Резистивный делитель напряжения.
- Эквивалентный источник напряжения (ЭДС).
- Последовательное соединение источников напряжения (ЭДС).
- Параллельное соединение источников напряжения (ЭДС).
- Электрическая мощность и работа.
- Коэффициент полезного действия электрической цепи.
- Согласование источника и нагрузки по напряжению, току и мощности.
- Процессы при заряде и разряде конденсатора.
- Процессы при включении под напряжение и коротком замыкании катушки индуктивности.
- Электрические цепи однофазного синусоидального тока
- Параметрысинусоидальных напряжения и тока.
- Активная мощность цепи синусоидального тока.
- Цепи синусоидального тока с конденсаторами.
- Напряжение и ток конденсатора.
- Реактивное сопротивление конденсатора.
- Последовательное соединение конденсаторов.
- Параллельное соединение конденсаторов.
- Реактивная мощность конденсатора.
- Цепи синусоидального тока с катушками индуктивности.
- Напряжение и ток катушки индуктивности.
- Реактивное сопротивление катушки индуктивности.
- Последовательное соединение катушек индуктивности.
- Параллельное соединение катушек индуктивности.
- Реактивная мощность катушки индуктивности.
- Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
- Последовательное соединение резистора и конденсатора.
- Параллельное соединение резистора и конденсатора.
- Последовательное соединение резистора и катушки индуктивности.
- Параллельное соединение резистора и катушки индуктивности.
- Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
- Параллельном соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
- Частотные характеристики последовательного резонансного контура.
- Частотные характеристики параллельного резонансного контура.
- Мощности в цепи синусоидального тока.
- Трансформаторы.
- Коэффициент трансформации.
- Преобразование сопротивлений с помощью трансформатора.
- Электрические цепи однофазного синусоидального тока
- Параметры синусоидальных напряжения и тока.
- Активная мощность цепи синусоидального тока.
- Цепи синусоидального тока с конденсаторами.
- Напряжение и ток конденсатора.
- Реактивное сопротивление конденсатора.
- Последовательное соединение конденсаторов.
- Параллельное соединение конденсаторов.
- Реактивная мощность конденсатора.
- Цепи синусоидального тока с катушками индуктивности.
- Напряжение и ток катушки индуктивности.
- Реактивное сопротивление катушки индуктивности.
- Последовательное соединение катушек индуктивности.
- Параллельное соединение катушек индуктивности.
- Реактивная мощность катушки индуктивности.
- Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
- Последовательное соединение резистора и конденсатора.
- Параллельное соединение резистора и конденсатора.
- Последовательное соединение резистора и катушки индуктивности.
- Параллельное соединение резистора и катушки индуктивности.
- Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
- Параллельном соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
- Частотные характеристики последовательного резонансного контура.
- Частотные характеристики параллельного резонансного контура.
- Мощности в цепи синусоидального тока.
- Трансформаторы.
- Коэффициент трансформации.
- Преобразование сопротивлений с помощью трансформатора.
- Электрические цепи однофазного синусоидального тока
- Параметрысинусоидальных напряжения и тока.
- Активная мощность цепи синусоидального тока.
- Цепи синусоидального тока с конденсаторами.
- Напряжение и ток конденсатора.
- Реактивное сопротивление конденсатора.
- Последовательное соединение конденсаторов.
- Параллельное соединение конденсаторов.
- Реактивная мощность конденсатора.
- Цепи синусоидального тока с катушками индуктивности.
- Напряжение и ток катушки индуктивности.
- Реактивное сопротивление катушки индуктивности.
- Последовательное соединение катушек индуктивности.
- Параллельное соединение катушек индуктивности.
- Реактивная мощность катушки индуктивности.
- Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
- Последовательное соединение резистора и конденсатора.
- Параллельное соединение резистора и конденсатора.
- Последовательное соединение резистора и катушки индуктивности.
- Параллельное соединение резистора и катушки индуктивности.
- Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
- Параллельном соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
- Частотные характеристики последовательного резонансного контура.
- Частотные характеристики параллельного резонансного контура.
- Мощности в цепи синусоидального тока.
- Трансформаторы.
- Коэффициент трансформации.
- Преобразование сопротивлений с помощью трансформатора.
- Электрические цепи однофазного синусоидального тока
- Параметры синусоидальных напряжения и тока.
- Активная мощность цепи синусоидального тока.
- Цепи синусоидального тока с конденсаторами.
- Напряжение и ток конденсатора.
- Реактивное сопротивление конденсатора.
- Последовательное соединение конденсаторов.
- Параллельное соединение конденсаторов.
- Реактивная мощность конденсатора.
- Цепи синусоидального тока с катушками индуктивности.
- Напряжение и ток катушки индуктивности.
- Реактивное сопротивление катушки индуктивности.
- Последовательное соединение катушек индуктивности.
- Параллельное соединение катушек индуктивности.
- Реактивная мощность катушки индуктивности.
- Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
- Последовательное соединение резистора и конденсатора.
- Параллельное соединение резистора и конденсатора.
- Последовательное соединение резистора и катушки индуктивности.
- Параллельное соединение резистора и катушки индуктивности.
- Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
- Параллельном соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
- Частотныехарактеристики последовательного резонансного контура.
- Частотные характеристики параллельного резонансного контура.
- Мощности в цепи синусоидального тока.
- Трансформаторы.
- Коэффициент трансформации.
- Преобразование сопротивлений с помощью трансформатора.
- Электронные приборы и устройства
- Выпрямительные диоды.
- Характеристики диода.
- Однофазный однополупериодный неуправляемый выпрямитель.
- Однофазный мостовой неуправляемый выпрямитель.
- Стабилитроны.
- Характеристики стабилитрона.
- Исследование параметрического стабилизатора напряжения.
- Сглаживание пульсаций выпрямленного напряжения.
- Диоды с особыми свойствами.
- Характеристики светодиода.
- Характеристики варикапа.
- Биполярные транзисторы.
- Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
- Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
- Характеристики транзистора.
- Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
- Усилители на биполярных транзисторах.
- Линейный регулятор напряжения.
- Линейный регулятор тока.
- Униполярные (полевые) транзисторы.
- Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
- Характеристика включения затвора полевого транзистора.
- Управляющий эффект затвора полевого транзистора n-типа.
- Выходные характеристики полевого транзистора.
- Усилители на полевых транзисторах.
- Тиристоры.
- Характеристики диодного тиристора (симистора).
- Характеристики триодного тиристора.
- Фазовое управление тиристором.
- Основы цифровой техники
- Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
- Реализация логических функций в различных базисах
- ИсследованиеJK –триггера
- ИсследованиеD –триггера и делителя частоты
- Исследование универсального регистра
1. Комплект учебно-лабораторного оборудования «Теория электрических цепей и основы электроники»- 1кт.;
2. Ноутбук–1шт.;
3. Цифровой осциллограф–1шт.
4. Техническая документация на электронном носителе (методические материалы, комплект программного обеспечения, руководство по эксплуатации, учебный видеоролик) –1шт;
5. Гарантийный талон - 1шт;
6. Паспорт–1шт;
