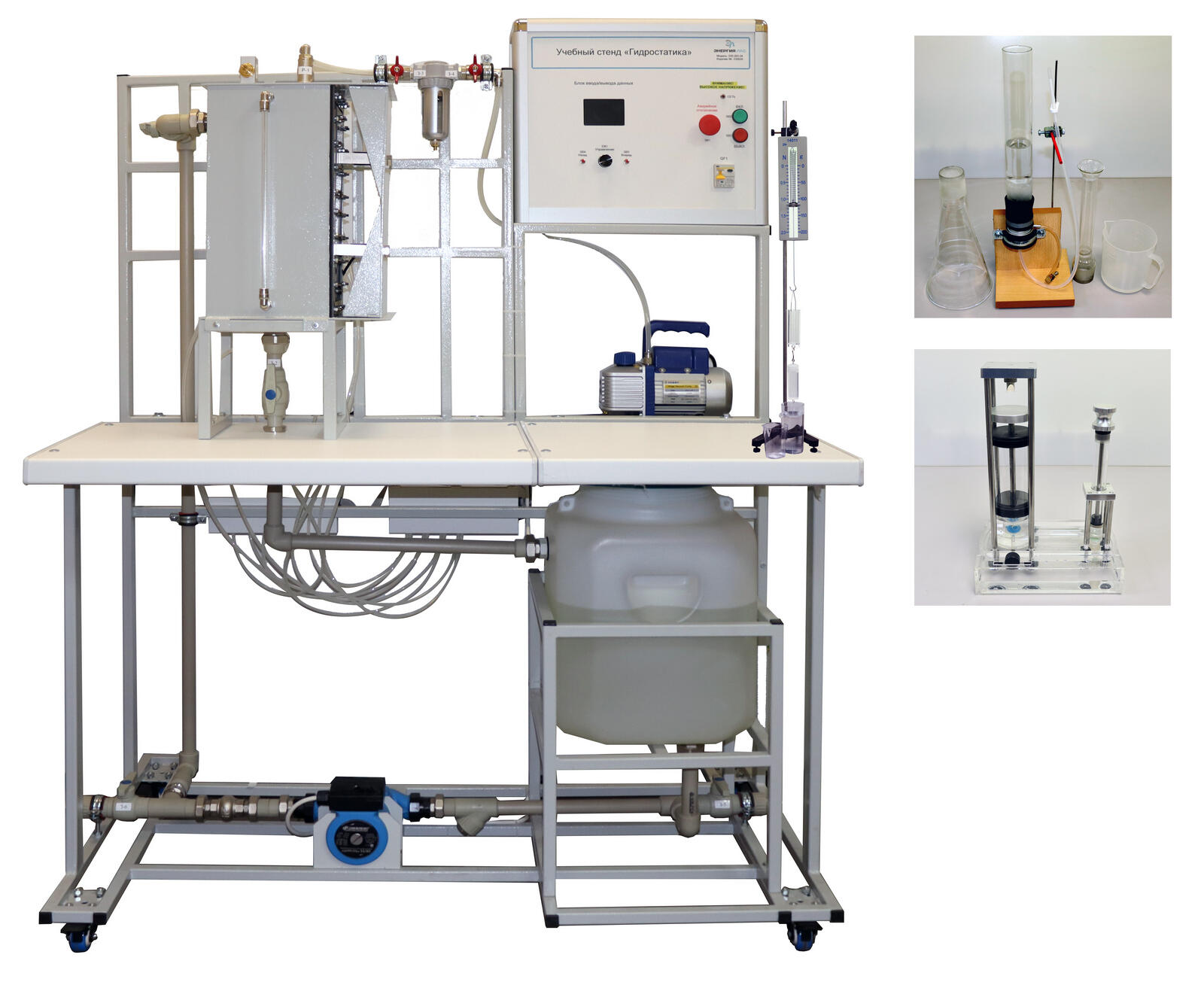

Учебный стенд предназначен для изучения методов создания избыточного давления и вакуума, а так же способов их измерения, изучения эпюр давления действующего на боковые стенки емкости при избыточном и вакуумметрическом давлении, а так же определять силы, действующей на боковую поверхность емкости.
На стенде смонтирована гидравлическая система и установлен блок управления.
На столешнице размещается резервуар для создания внутри него избыточного и вакуумметрического давления. На одной стенке емкости расположен подвижный люк прямоугольного вида, позволяющий экспериментально определять силу давления на стенку емкости. Усилие на подвижный люк измеряется в двух точках (нижняя и верхняя). С противоположной стороны расположены дифференциальные датчики давления, позволяющие определять эпюру распределения давлений при избыточном и вакуумметрическом давлении.
Под столешницей стенда размещается бак для воды, из которого осуществляется подача воды в систему насосом. Циркуляционный насос используется для создания избыточного давления. Создание вакуумметрического давления осуществляется вакуумным насосом с ресивером.
На стенде смонтированы вентили, датчики давления, мановакуумметр, фильтр грубой очистки.
В комплект дополнительно входит:
- Модель гидравлического пресса.
- Сосуд с отливом на весах и набором грузов для демонстрации закона Архимеда.

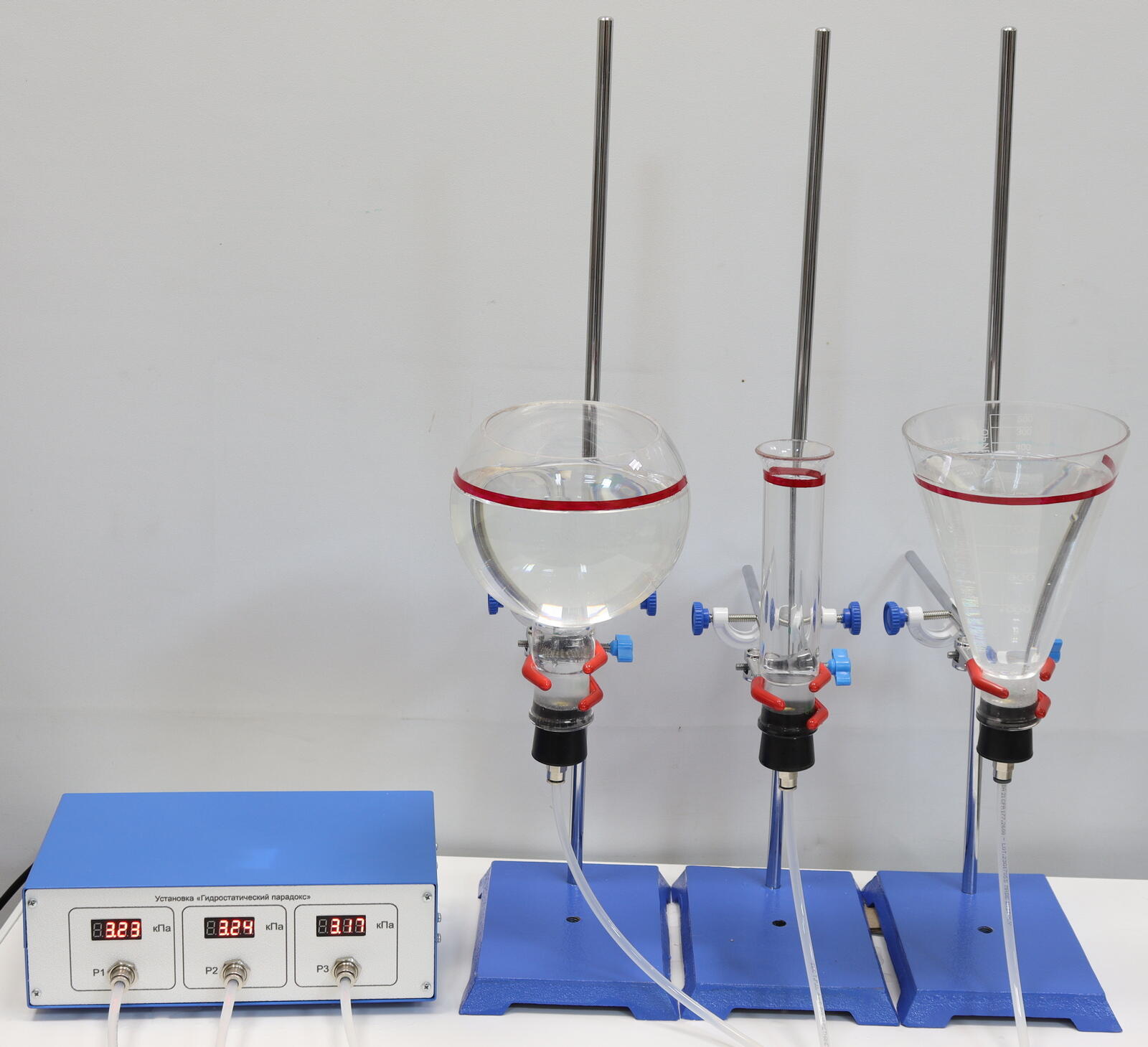

- Комплект емкостей для демонстрации гидравлического пародокса.
Учебный стенд предназначен для изучения методов создания и измерения избыточного давления и вакуума.
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение методов создания давления и вакуума.
- Изучение способов измерения давления и вакуума.
- Определение силы, действующей на боковую поверхность емкости при избыточном и вакуумметрическом давлении.
- Изучение эпюр давления, действующего на боковые стенки емкости при избыточном и вакуумметрическом давлении.
- Сравнение и взаимный пересчет давлений и сил давлений.
- Определение плотности неизвестной жидкости по показаниям жидкостных приборов.
- Демонстрации закона Архимеда.
- Гидростатический парадокс.
- Модель гидравлического пресса.
Учебный стенд «Гидростатика» –1 к-т;
Модель гидравлического пресса –1 к-т;
Сосуд с отливом на штативе для демонстрации закона Архимеда –1 к-т;
Комплект емкостей для демонстрации гидравлического пародокса –1 к-т;
Электронный носитель с методическим указаниями и учебным видеороликом –1 шт.;
Гарантийный талон –1 шт.;
Паспорт –1 шт.
