Типовой комплект учебного оборудования предназначен для проведения лабораторных работ по изучению элементов систем вентиляции, способов регулирования и контроля параметров в вентиляционных системах, определению гидравлического сопротивления элементов вентиляционных систем, а также задавать и определять температуру, давление и расход воздуха, протекающего по трубопроводам, установленным на стенде.

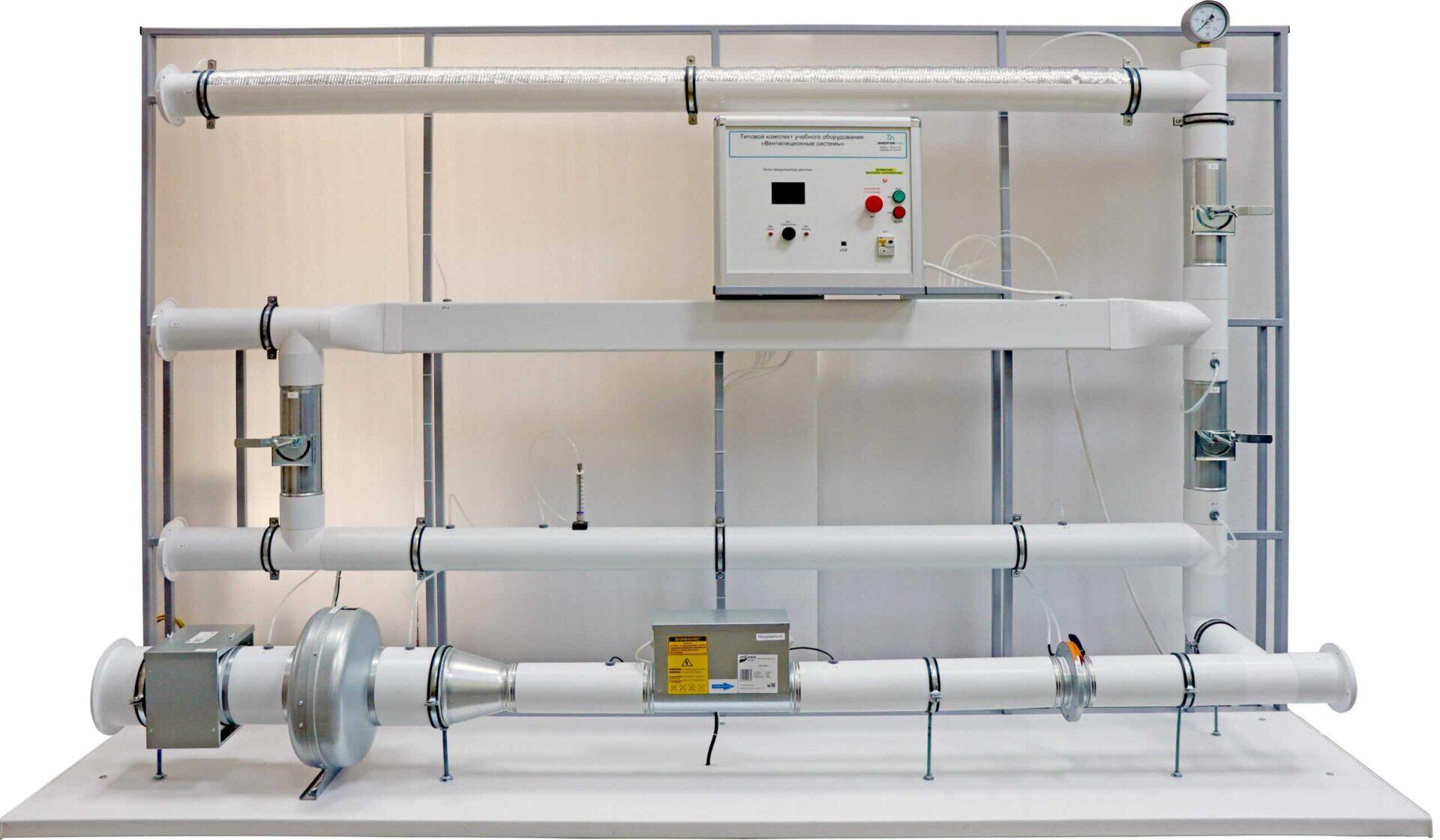

Стенд выполнен в напольном, моноблочном исполнении.
На рамном основании смонтирована исследуемая вентиляционная система и установлен блок управления.
В состав вентиляционной системы входят:
1. Канальный вентилятор с устройством регулирования оборотов вентилятора и их измерения.
2. Нагреватель.
3. Трубопровод различного сечения: круглый диаметром 100мм, прямоугольный с размерами 60 х 120мм, гофрированный диаметром 100 мм.
4. Ирисовый клапан.
5. Трубка Пито.
6. Напоромер.
7. Дифференциальные датчики давления.
8. Датчики температуры.
9. Регулируемые заслонки.
Система трубопроводов и задвижек, обеспечивает соединение трубопроводов по различным схемам с уменьшением и увеличением сопротивления потоку, т.е. последовательно и параллельно.
Стенд позволяет задавать и измерять температуру, давление и расход воздуха, протекающего по трубопроводам, а так же выводить на дисплей показания датчиков давления, дифференциального давления, температуры, мощности вентилятора и нагревателя в «%» и в «Вт».
Типовой комплект учебного оборудования предназначен для проведения лабораторных работ по изучению элементов систем вентиляции, способов регулирования и контроля параметров в вентиляционных системах.
- Потребляемая мощность, В·А: 3000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Изучение приборов и методов определения давления.
- Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито. Определение расхода по эпюре скорости.
- Изучение приборов и методов определения давления.
- Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
- Исследование потерь напора на местном сопротивлении –регулируемой задвижке. Определение коэффициента сопротивления задвижки.
- Исследование характеристик сети при последовательном соединении трубопроводов.
- Исследование характеристик сети при параллельном соединении трубопроводов.
- Измерение теплотехнических параметров.
- Исследование характеристик вентилятора.
Типовой комплект учебного оборудования «Вентиляционные системы» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
