Комплект учебного лабораторного оборудования «Теория электрических цепей», ЭЛБ-241.006.04
- Исполнение: Без ПО

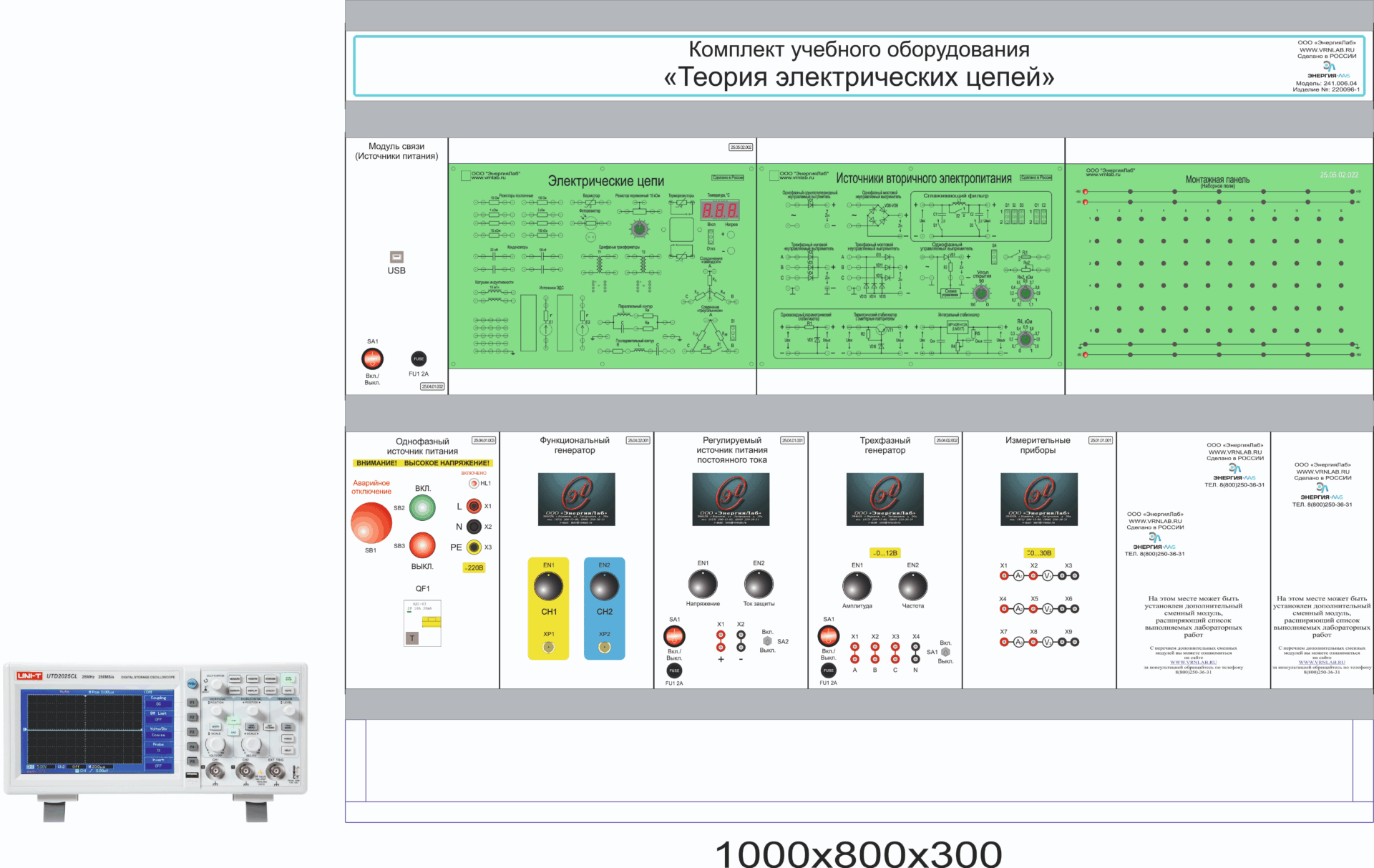

Комплект лабораторного оборудования выполнен в стендовом исполнении: стойка с модулями, установленная на собственном лабораторном столе.
Лабораторный стол предназначен для установки стойки с модулями и другого необходимого оборудования.
Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. На стойку крепятся направляющие, выполненные из анодированных алюминиевых профилей.
Модули устанавливаются в направляющие.
Комплект модулей:
• Модуль «Модуль связи (Источники питания)».
• Модуль «Однофазный источник питания».
• Модуль «Функциональный генератор».
• Модуль «Регулируемый источник питания постоянного тока».
• Модуль «Измерительные приборы».
• Модуль «Трехфазный генератор».
• Модуль «Наборное поле».
Для темы «Теория электрических цепей» поставляются минимодули в количестве 13 штук с набором дискретных элементов.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов. В составе лабораторного оборудования поставляется цифровой осциллограф.
Учебный стенд «Электрические цепи» предназначен для проведения лабораторно-практических занятий по разделам: электрические цепи постоянного тока, электрические цепи однофазного и трехфазного переменного тока, электрические цепи несинусоидального напряжения, нелинейные электрические цепи, магнитные цепи.
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Переходные процессы в линейных электрических цепях
- 1. Переходные процессы в цепи с конденсатором и резисторами.
- 2. Переходные процессы в цепи с катушкой индуктивности.
- 3. Переходные процессы в колебательном контуре.
- Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении
- Электрические цепи однофазного синусоидального тока
- 1. Параметры синусоидальных напряжения и тока.
- 2. Активная мощность цепи синусоидального тока.
- Цепи синусоидального тока с конденсаторами.
- 1. Напряжениеи ток конденсатора.
- 2. Реактивное сопротивление конденсатора.
- 3. Последовательное соединение конденсаторов.
- 4. Параллельное соединение конденсаторов.
- 5. Реактивная мощность конденсатора.
- Цепи синусоидального тока с катушками индуктивности.
- 1. Напряжение и ток катушки индуктивности.
- 2. Реактивное сопротивление катушки индуктивности.
- 3. Последовательное соединение катушек индуктивности.
- 4. Параллельное соединение катушек индуктивности.
- 5. Реактивная мощность катушки индуктивности.
- Цепи синусоидального тока с резисторами, конденсаторами и катушками индуктивности.
- 1. Последовательное соединение резистора и конденсатора.
- 2. Параллельное соединение резистора и конденсатора.
- 3. Последовательное соединение резистора и катушки индуктивности.
- 4. Параллельное соединение резистора и катушки индуктивности.
- 5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
- 6. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
- 7. Частотные характеристики последовательного резонансного контура.
- 8. Частотные характеристики параллельного резонансного контура.
- 9. Мощности в цепи синусоидального тока.
- Трансформаторы.
- 1. Коэффициент трансформации.
- 2. Преобразование сопротивлений с помощью трансформатора.
- Электрические цепи постоянного тока
- 1. Параметры электрической цепи постоянного напряжения и тока
- 2. Закон Ома.
- 3. Исследование цепей с резисторами.
- 3.1. Линейные резисторы.
- 3.2. Терморезисторы с отрицательным температурным коэффициентом.
- 3.3. Терморезисторы с положительным температурным коэффициентом.
- 3.4. Варисторы.
- 3.5. Фоторезисторы.
- 3.6. Последовательное соединение резисторов.
- 3.7. Параллельное соединение резисторов.
- 3.8. Последовательно-параллельное соединение резисторов.
- 3.9. Резистивный делитель напряжения.
- 4. Эквивалентный источник напряжения (ЭДС).
- 5. Последовательное соединение источников напряжения (ЭДС).
- 6. Параллельное соединение источников напряжения (ЭДС).
- 7. Электрическая мощность и работа.
- 8. Коэффициент полезного действия электрической цепи.
- Электрические цепи трехфазного синусоидального тока
- Напряжения и токи в трехфазной цепи.
- Трехфазная нагрузка, соединенная по схеме «звезда».
- Трехфазная нагрузка, соединенная по схеме «треугольник».
- Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
- Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
- Электронные приборы и устройства
- Выпрямительные диоды.
- 1. Характеристики диода.
- 2. Однофазный однополупериодный неуправляемый выпрямитель.
- 3. Однофазный мостовой неуправляемый выпрямитель.
- 4. Трехфазный нулевой неуправляемый выпрямитель.
- 5. Трехфазный мостовой неуправляемый выпрямитель.
- Стабилитроны.
- 1. Исследование параметрического стабилизатора напряжения.
- 2. Сглаживание пульсаций выпрямленного напряжения.
- Диоды с особыми свойствами.
- 1. Характеристики светодиода.
- 2. Характеристики варикапа.
- Биполярные транзисторы.
- 1. Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
- 2. Исследование распределения тока в транзисторе и управляющего эффекта тока базы транзистора.
- 3. Характеристики транзистора.
- 4. Установка рабочей точки транзистора и исследование влияния резистора в цепи коллектора на коэффициент усиления по напряжению усилительного каскада с общим эмиттером.
- 5. Усилители на биполярных транзисторах.
- 6. Линейный регулятор напряжения.
- 7. Линейный регулятор тока.
- Униполярные (полевые) транзисторы.
- 1. Испытание слоев и исследование выпрямительного действия униполярных транзисторов.
- 2. Характеристика включения затвора полевого транзистора.
- 3. Управляющий эффект затвора полевого транзистора n-типа.
- 4. Выходные характеристики полевого транзистора.
- 5. Усилители на полевых транзисторах.
- Тиристоры.
- 1. Характеристики диодного тиристора (динистора).
- 2. Характеристики триодного тиристора (симистора).
- 3. Фазовое управление тиристором.
Комплект учебного оборудования«Теория электрических цепей»–1к-т.
Набор минимодулей для «Наборного поля» - 1 к-т.
Цифровой осциллограф–1 шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт.
Гарантийный талон - 1шт.
Паспорт–1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
