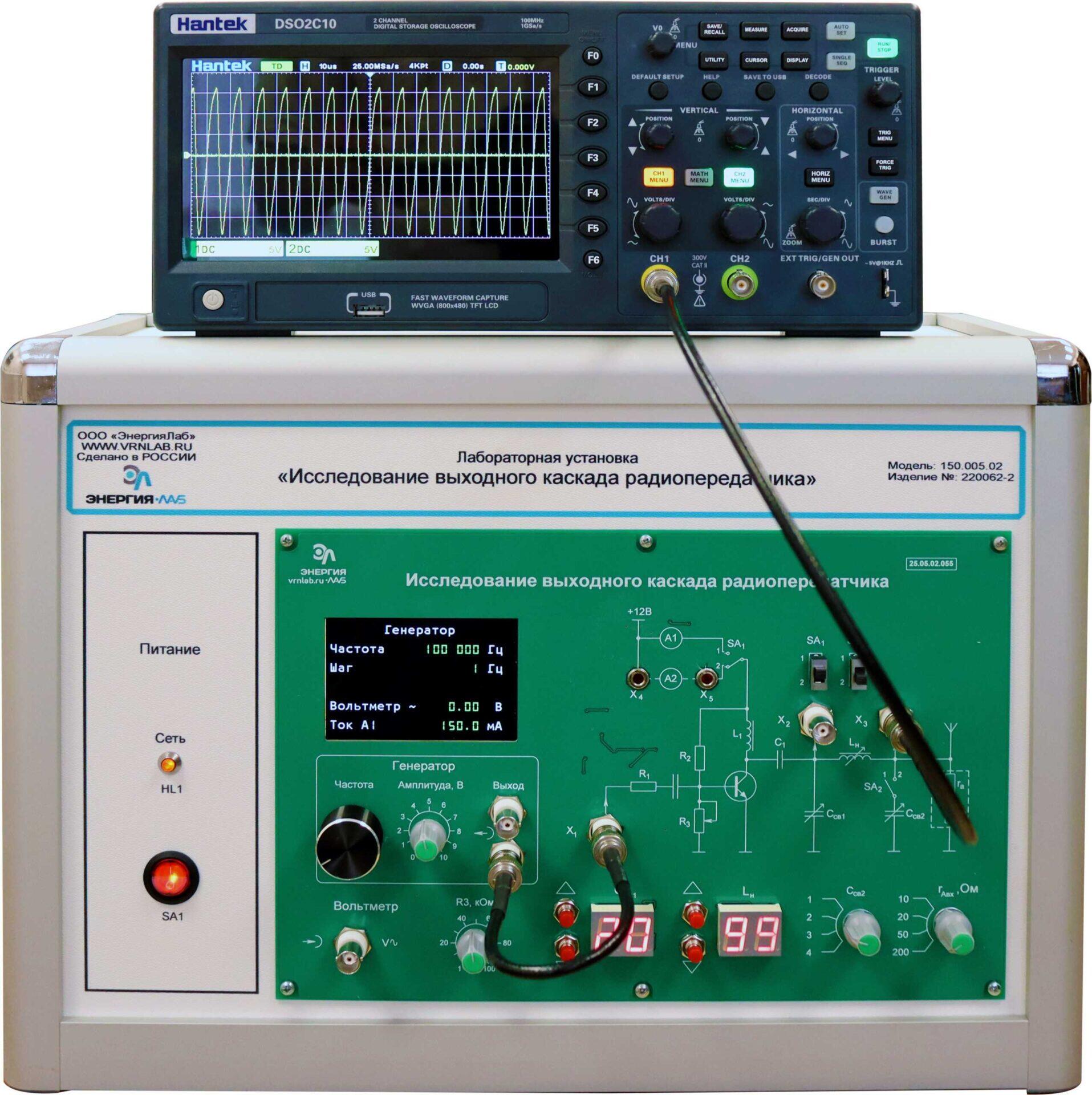

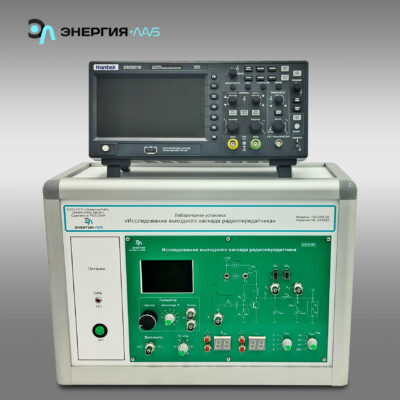

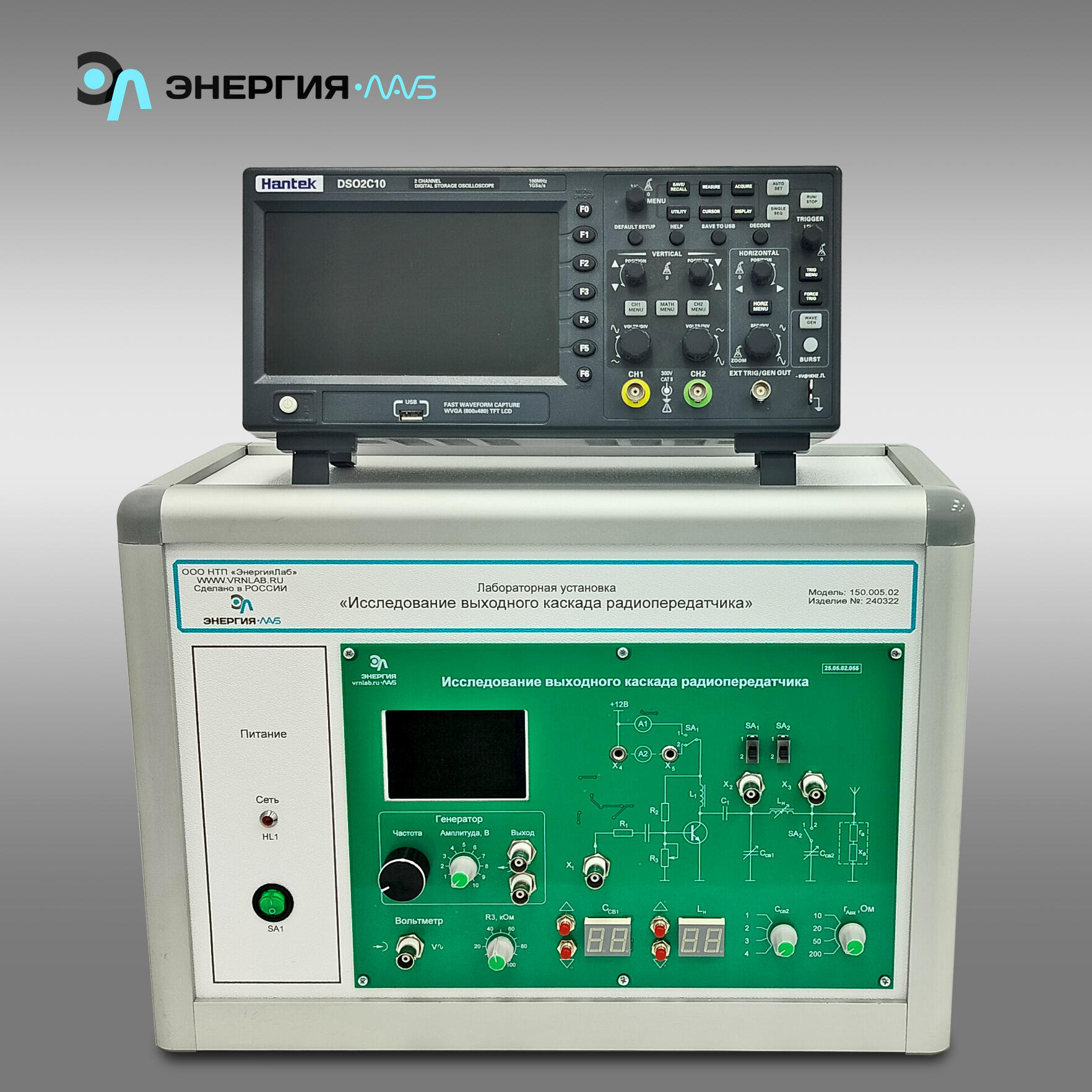

Лабораторная установка «Исследование выходного каскада радиопередатчика», ЭЛБ-150.005.02
- Исполнение: Без ПО
Лабораторная установка «Исследование выходного каскада радиопередатчика» предназначена для проведения лабораторно–практических занятий по изучению принципов согласования выходного каскада передатчика с антенной, исследованию регулировочных и нагрузочных характеристик выходного каскада при различных способах подключения антенны.
Лабораторная установка выполнена в моноблочном исполнении.
Моноблок имеет основание, выполненное из анодированных алюминиевых профилей. Лицевая и боковые панели моноблока выполнены из ABS пластика.
Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати.
Тематический моноблок содержит:
- поле с нанесенной принципиальной схемой выходного каскада передатчика, выполненного на биполярном транзисторе по схеме с общим эмиттером, эквивалент антенны, П-контур с дискретно-изменяемыми номиналами элементов;
- Генератор со следующими характеристиками: тип сигнала: синус; частота: регулируемая в пределах 1Гц - 300 кГц; точность установки частоты: 1Гц; амплитуда: 0-10В (диапазонное значение); выходной ток: 120 мА;
- Встроенный амперметр постоянного тока, в диапазоне от 0 до 200 мА;
- Встроенный источник питания 12 В;
- ЖК-дисплей для отображения различных параметров (например, частоты сигнала).
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.
- Потребляемая мощность, В·А: 200
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 1
- Исследование схемы последовательного питания антенны:
- :
- Исследование нагрузочных характеристик выходного каскада при последовательном питании антенны;
- :
- Исследование настроечных характеристик выходного каскада;
- :
- Исследование амплитудно
- частотной характеристики каскада передатчика.
- Исследование схемы параллельного питания антенны:
- :
- Исследование нагрузочных характеристик выходного каскада при параллельном питании антенны;
- :
- Исследование настроечных характеристик выходного каскада;
- :
- Исследование амплитудно
- частотной характеристики каскада передатчика.
Лабораторная установка «Исследование выходного каскада радиопередатчика» в сборе –1 шт.
Цифровой осциллограф –1шт.
Электронный носитель с учебным видеороликом, программным обеспечением и методическими указаниями –1шт.
Гарантийный талон –1шт.
Паспорт –1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
