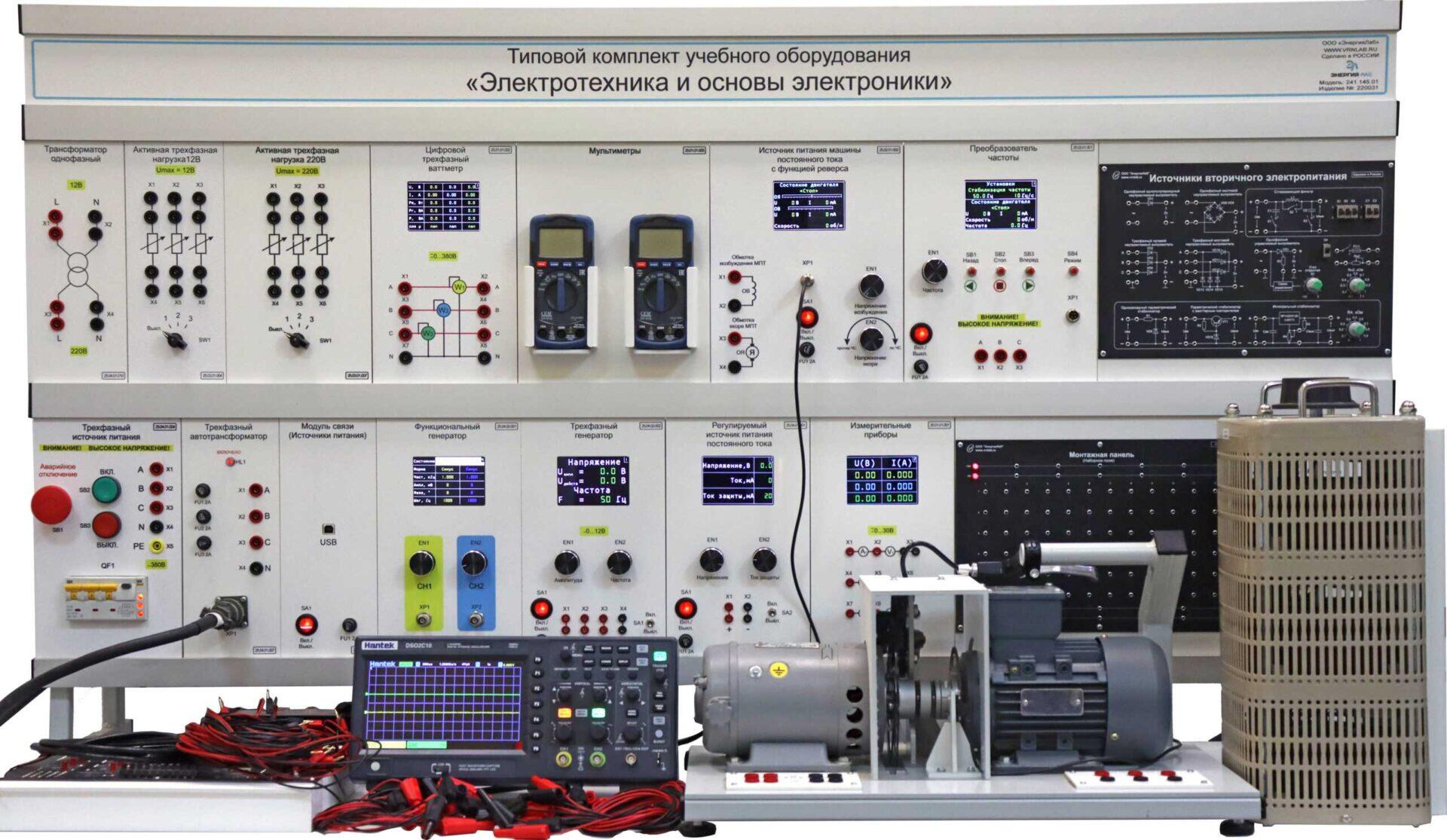

Типовой комплект учебного оборудования «Электротехника и основы электроники», ЭЛБ-241.145.01
- Исполнение: Без ПО
Типовой комплект учебного оборудования «Электротехника и основы электроники» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Учебный стенд предназначен для проведения лабораторно-практических занятий по изучению электротехники и основ электроники, электрических цепей постоянного и переменного тока, электронных приборов и устройств, трансформаторов, электрических машин переменного и постоянного тока.
- Потребляемая мощность, В·А: 600
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Раздел «Электрические цепи»
- Электроизмерительные приборы и измерения.
- Простейшие линейные электрические цепи постоянного тока.
- Разветвленная линейная электрическая цепь постоянного тока.
- Электрическая цепь постоянного тока с двумя источниками электропитания.
- Нелинейная цепь постоянного тока с последовательным соединением элементов.
- Разветвленная нелинейная электрическая цепь постоянного тока.
- Экспериментальное определение параметров элементов цепей переменного тока.
- Электрическая цепь переменного тока с последовательным соединением элементов.
- Электрическая цепь переменного тока с параллельным соединением элементов. Повышение коэффициента мощности.
- Трехфазная электрическая цепь при соединении потребителей по схеме «звезда».
- Трехфазная электрическая цепь при соединении потребителей по схеме «треугольник».
- Нелинейная цепь переменного тока.
- Переходные процессы вR –L иR –C цепи.
- Разряд конденсатора С на цепьR –L.
- Однофазный трансформатор.
- Раздел «Электромеханика»
- Изучение предельных режимов работы однофазного трансформатора.
- Исследование работы однофазного трансформатора под нагрузкой.
- Изучение и пробный пуск трехфазного асинхронного двигателя.
- Исследование работы асинхронного двигателя при номинальном напряжении.
- Исследование работы асинхронного двигателя при пониженном напряжении.
- Изучение двигателя постоянного тока с независимым возбуждением. Исследование основных характеристик двигателя постоянного тока с независимым возбуждением.
- Изучение двигателя постоянного тока с параллельным возбуждением. Исследование основных характеристик двигателя постоянного тока с параллельным возбуждением.
- Изучение принципа действия и исследование основных характеристик генератора постоянного тока с независимым возбуждением.
- Изучение принципа действия и основных свойств генератора постоянного тока с параллельным возбуждением.
- Раздел «Основы электроники»
- Исследование диодов.
- Исследование биполярного транзистора.
- Исследование усилительного каскада на биполярном транзисторе.
- Исследование работы биполярноготранзистора в ключевом режиме при различных видах нагрузки.
- Исследование полевого транзистора.
- Исследование усилительного каскада на полевом транзисторе.
- Исследование работы полевого транзистора в ключевом режиме при различных видах нагрузки.
- Исследование тиристоров.
- Исследование самовосстанавливающегося предохранителя.
- Исследование инвертирующего и неинвертирующего усилителя.
- Исследование интегратора и активного фильтра.
- Исследование компараторов.
- Исследование мультивибраторов.
- Исследование однополупериодного неуправляемого выпрямителя.
- Исследование однофазной мостовой схемы выпрямления.
- Исследование трехфазных схем выпрямления.
- Исследование сглаживающих фильтров.
- Исследование параметрического стабилизатора напряжения.
- Исследование понижающего преобразователя постоянного напряжения.
- Раздел «Основы цифровой техники»
- Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта.
- Реализация логических функций в различных базисах.
- ИсследованиеJK –триггера.
- ИсследованиеD –триггера и делителя частоты.
- Исследование универсального регистра.
- Исследование двоичного счетчика.
- Исследование дешифратора семисегментного цифрового
1. Типовой комплект учебного оборудования «Электротехника и основы электроники»- 1кт.;
2. Цифровой осциллограф–1 шт.;

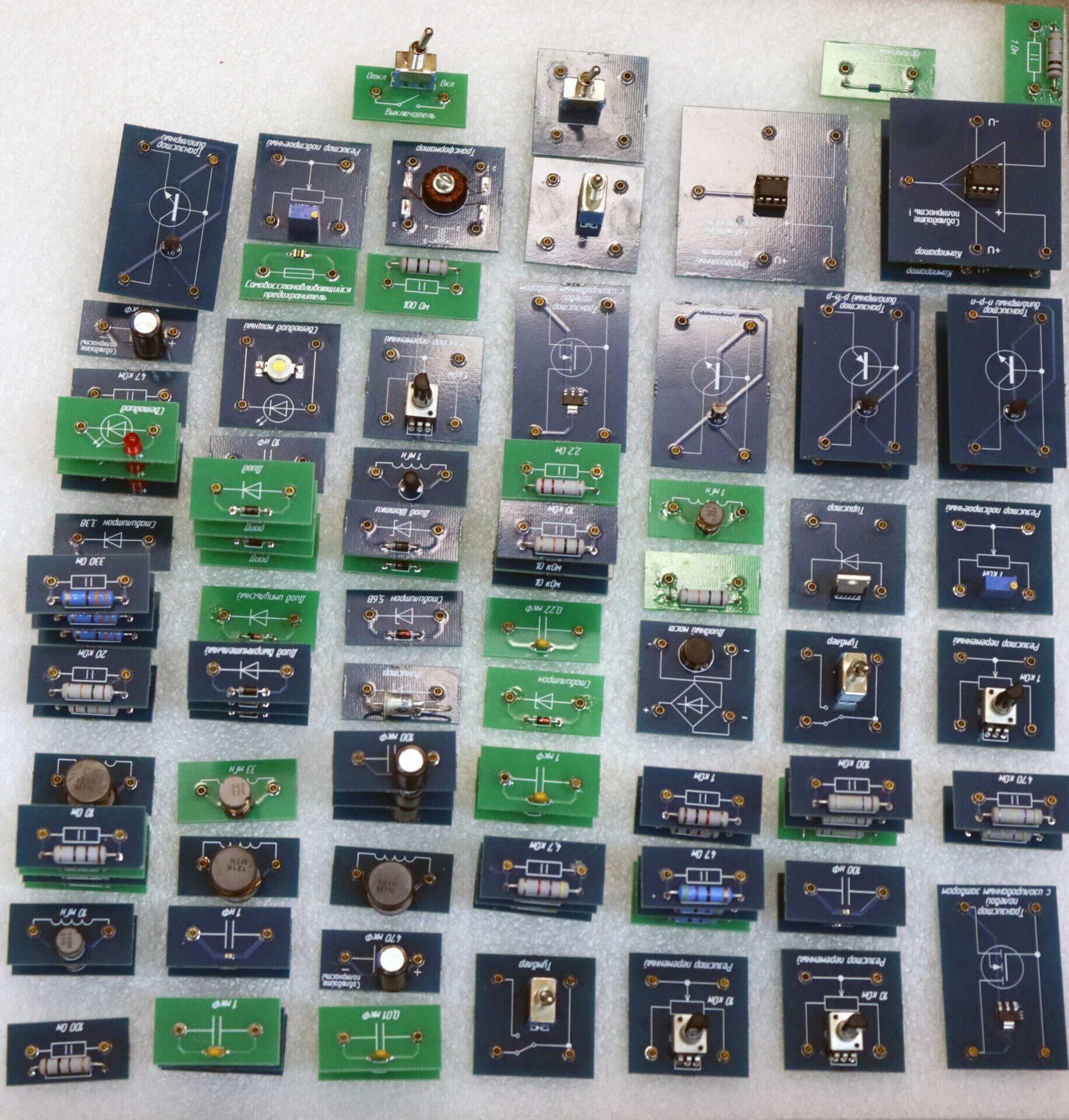

3. Набор минимодулей для «Наборного поля» - 1 кт.;
4. Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт;
5. Гарантийный талон - 1шт;
6. Паспорт–1шт;
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
