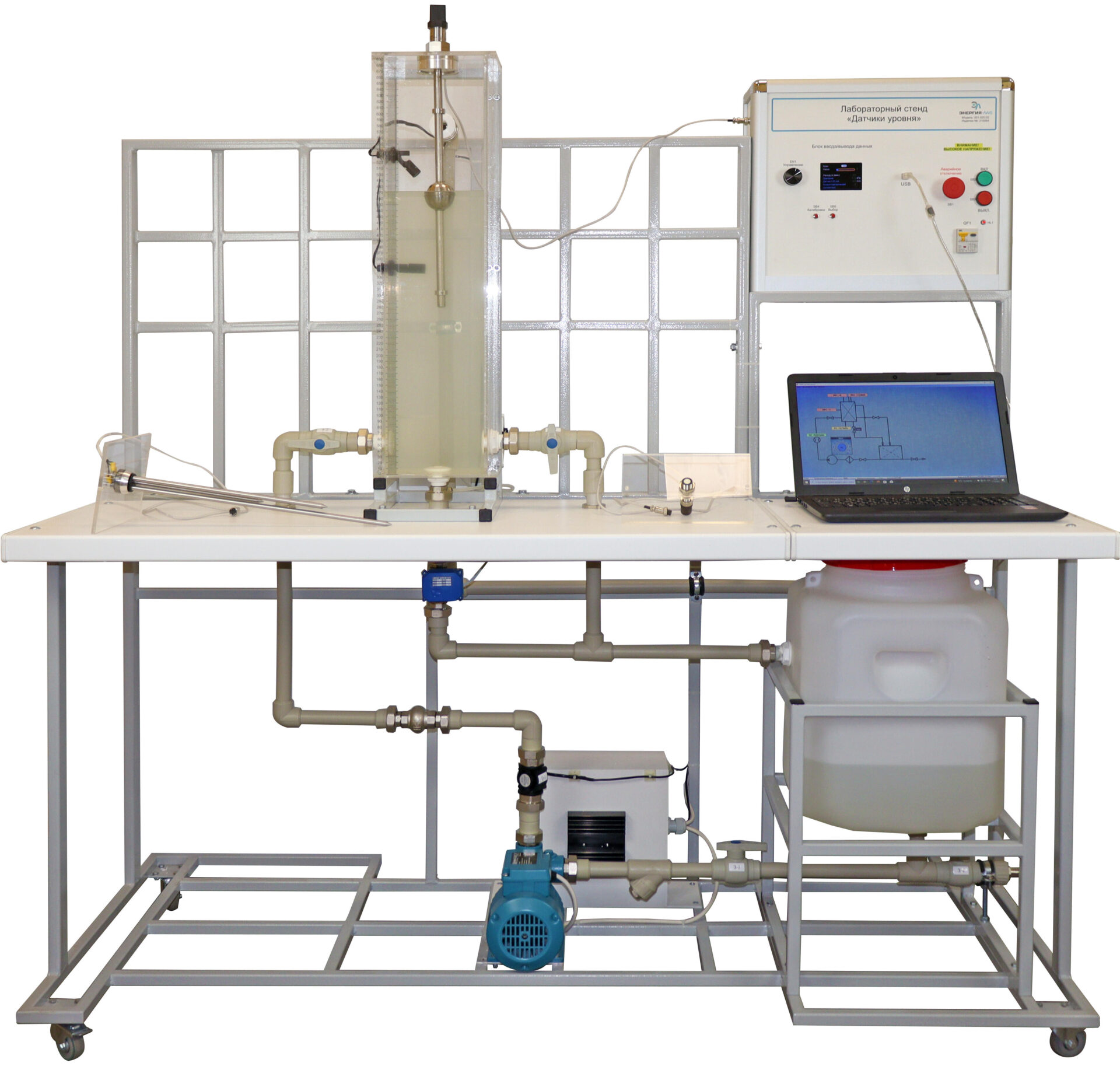

Лабораторный стенд предназначен для изучения датчиков уровня, принципов их действия, способов измерения уровня, определение относительной погрешности измерения.
Гидравлическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подачи воды и системы измерения уровня различными приборами.
Система подачи воды состоит из насоса, технологической емкости, системы заслонок, электромагнитного клапана.
Систем измерения уровня включает в себя:
- мерную емкость;
- датчик уровня кондуктометрический;
- датчик уровня поплавковый дискретный;
- датчик уровня поплавковый аналоговый;
- датчик уровня гидростатический;
- датчик уровня ультразвуковой.
Мерная емкость, выполненная из оргстекла толщиной 6мм. Мерная емкость оснащена мерной шкалой с ценой.
В мерную емкость вода поступает из технологической емкости объемом 40л при помощи центробежного насоса. Управление насосом (включение и производительность) осуществляется с блока управления.
Сверху мерной емкости устанавливаются датчики уровня: кондуктометрический, поплавковый аналоговый, ультразвуковой, которые подключаются к блоку управления через разъем, установленный на боковой панели блока управления.
В мерной емкости, на боковой панели, установлены 2 датчика уровня поплавкового дискретного, которые подключаются к блоку управления.
В дне мерной емкости установлен тензорезистивный мембранный датчик давления, который подключается к блоку управления.
Лабораторный стенд предназначен для проведения лабораторно –практических занятий по изучению датчиков уровня, принципов их действия, способов измерения уровня, определение относительной погрешности измерения.
- Потребляемая мощность, В·А: 1200
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение датчика уровня кондуктометрического, принципа его действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня поплавкового дискретного, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня поплавкового аналогового, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня гидростатического, принципа действия, определение относительной погрешности измерения при различных уровнях.
- Изучение датчика уровня ультразвукового, принципа действия, определение относительной погрешности измерения при различных уровнях.
Лабораторный стенд «Датчики уровня –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) - 1шт.
Паспорт - 1шт.
Ноутбук –1шт.
