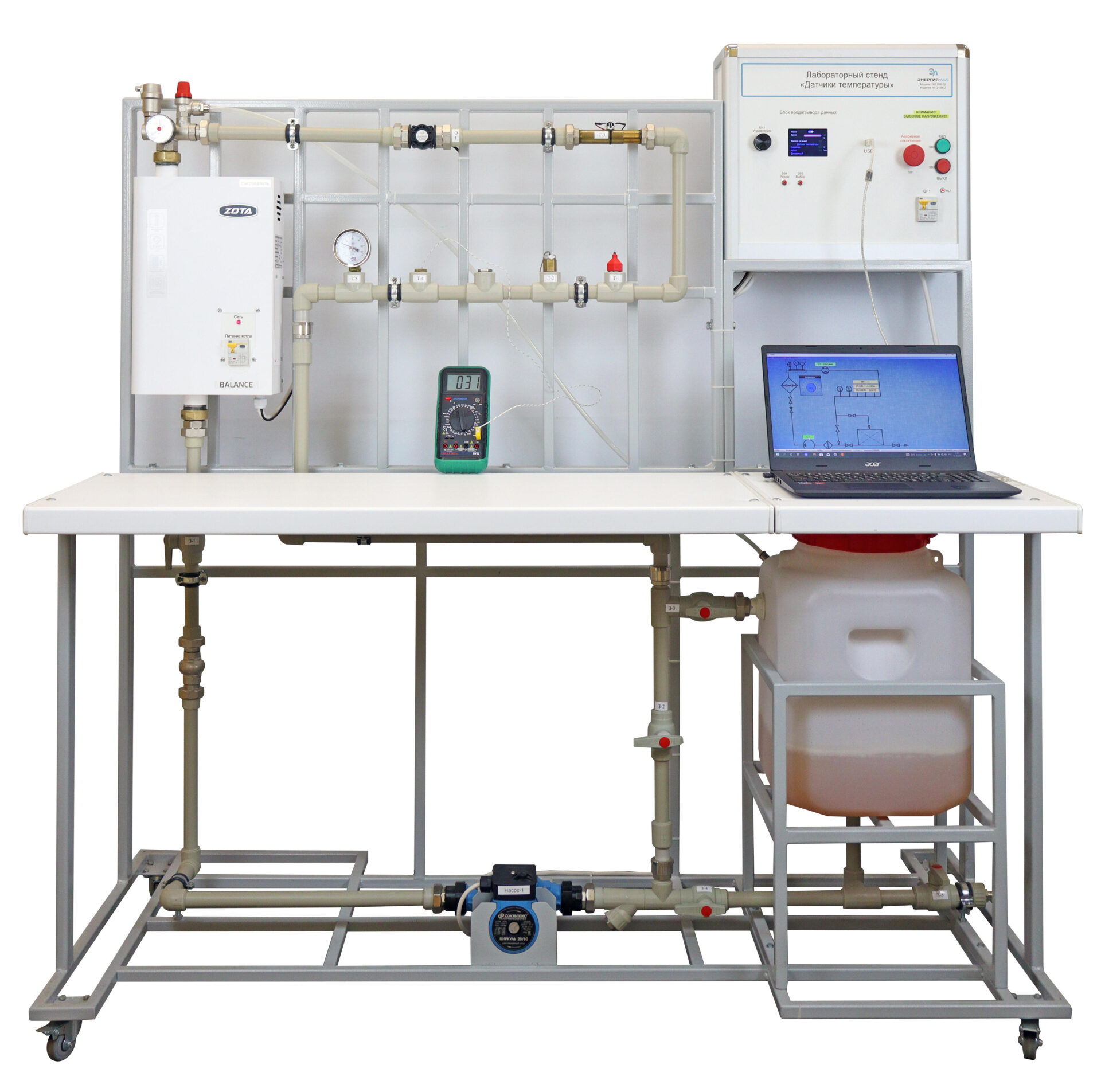

Лабораторный стенд предназначен для проведения лабораторно –практических занятий по изучению датчиков температуры, принципов их действия, способов измерения температуры, определение относительной погрешности измерения.
Стенд собран на рамном основании, изготовленном из металлического профиля с порошковым покрытием.
На рамном основании смонтирована гидравлическая система и установлен блок управления.
Гидравлическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подготовки воды и системы измерения температуры различными приборами.
Система подготовки воды состоит из насоса, нагревателя, датчика расхода, системы заслонок.
Система измерения температуры включает в себя:
- биметаллический термометр;
- термосопротивление;
- термопара (из комплекта мультиметра);
- биметаллическое реле температуры;
- интегральный датчик температуры.
Измерительная система представляет собой распределенную микропроцессорную систему. Микропроцессорная система предназначена для управления модулями стенда, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.
- Потребляемая мощность, В·А: 3000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение биметаллическо го термометра, принципа его действия, определение относительной погреш ности измерения при различных уровнях температуры.
- Изучение термосопротивления, принципа действия, опр еделение относительной погрешности измерения при сравнении с показани ями датчика температуры.
- Изучение термопары, принципа действия, определение относительной погрешности измерения при сравнении с показаниями датчи ка температуры.
- Изучение биметаллического реле температуры, принци па действия, определение относительной погрешности измерения при срав нении с показаниями датчика температуры.
- Изучение интегрального датчика температуры, принци па действия, определение относительной погрешности измерения при срав нении с показаниями датчика температуры.
Лабораторный стенд «Датчики температуры» –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) - 1шт.
Паспорт - 1шт.
Ноутбук –1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
