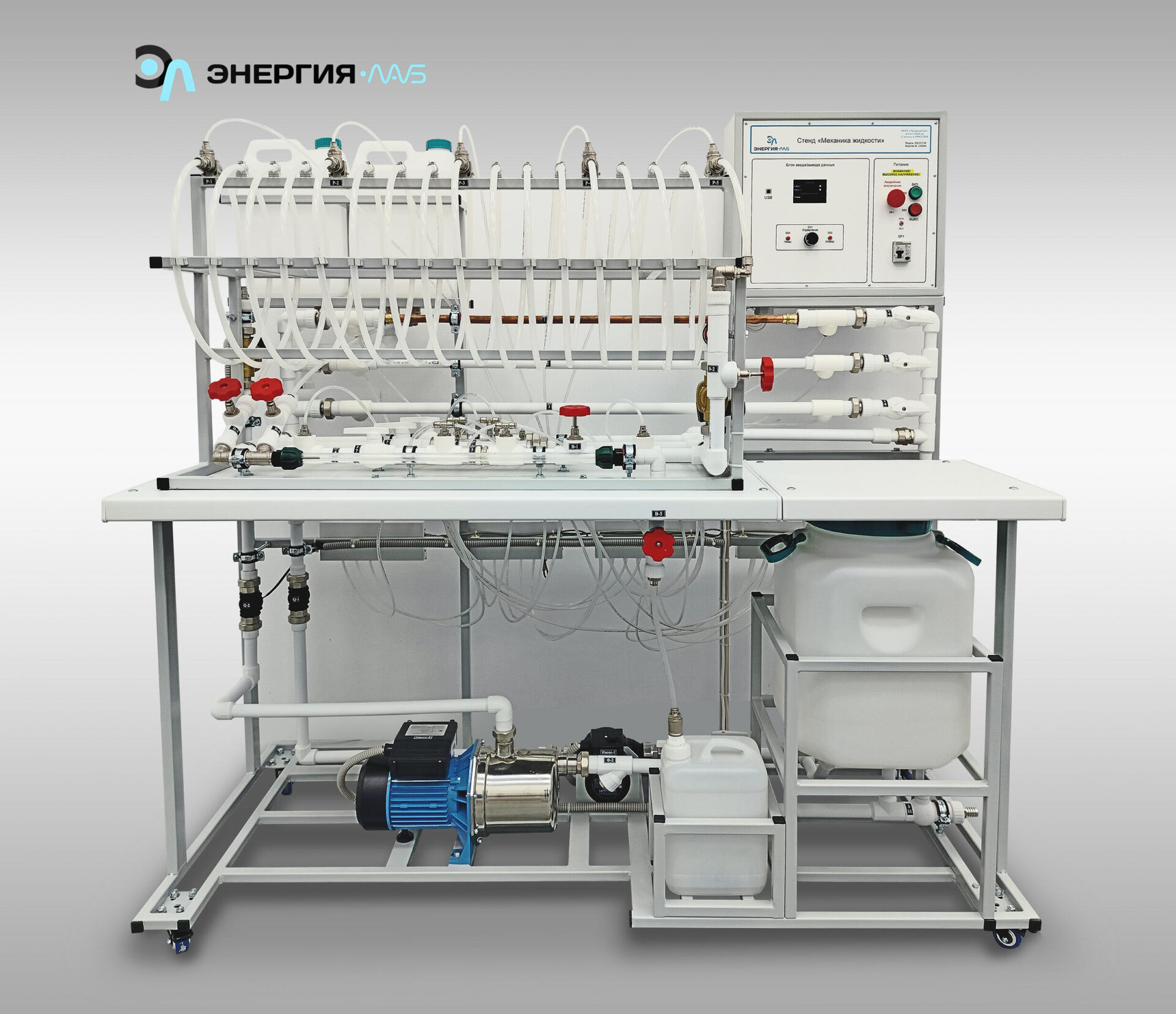

Стенд «Механика жидкости» предназначен для проведения лабораторных работ по изучению законов и явлений гидродинамики.

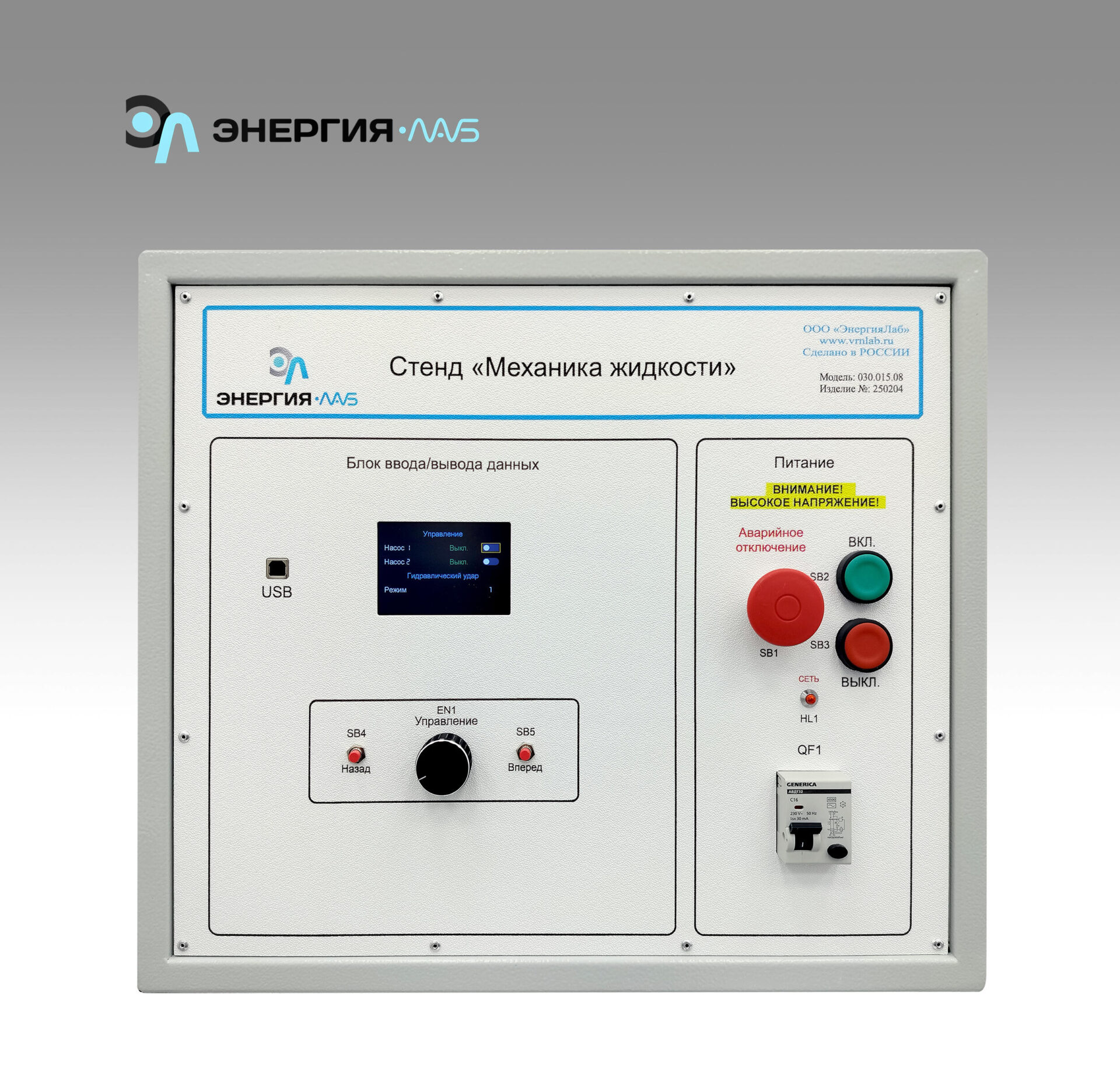

На рамном основании монтируется гидравлическая система с исследуемыми участками и блок управления.
Система разделена на исследуемые участки:
1. Участок для изучения режима течения жидкости (визуализация ламинарного и турбулентного режимов).
2. Участок для изучения гидравлического удара.
3. Участок для исследования уравнения Бернулли.
4. Участок для исследования течения потока через сопло Вентури.
5. Участок для изучения потерь давления на местном сопротивлении.
6. Участок для изучения характеристик трубопроводов.
На участках установлены датчики дифференциального давления.
Движение воды в системе осуществляется при помощи двух насосов. На входе и выходе насосов установлены датчики давления, а также расхода.
Все датчики, установленные на участках исследования, подключаются к измерительной системе.
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Иллюстрация уравнения Бернулли. Построение диаграммы напоров.
- Изучение режима течения жидкости. Визуализация ламинарного и турбулентного течения.
- Изучение потерь давления на местном сопротивлении «Диафрагма».4. Изучение потерь давления на местном сопротивлении «Кран шаровой».
- Изучение потерь давления по длине различных трубопроводов.
- Изучение характера изменения давления в напорном трубопроводе в момент гидравлического удара при неполном закрытии клапана на выходе.
- Изучение характера изменения давления в напорном трубопроводе в момент гидравлического удара при одновременном закрытии клапанов на входе и выходе.
- Изучение характера изменения давления в напорном трубопроводе в момент гидравлического удара (закрытие клапана на выходе трубопровода). Определение ударного давления. Экспериментальная проверка формулы Н.Е.Жуковского.
- Исследования течения потока через сопло Вентури.
Стенд «Механика жидкости» - 1 шт.
Ноутбук - 1 шт.
Электронный носитель с учебным видеороликом, методическим обеспечением и руководством по эксплуатации –1 шт.
Гарантийный талон - 1 шт.
Паспорт - 1 шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
