Учебный стенд «Микроконтроллеры и устройства ввода-вывода» предназначен для обучения программированию контроллеров STM32.
Учебный стенд выполнен в настольном исполнении.

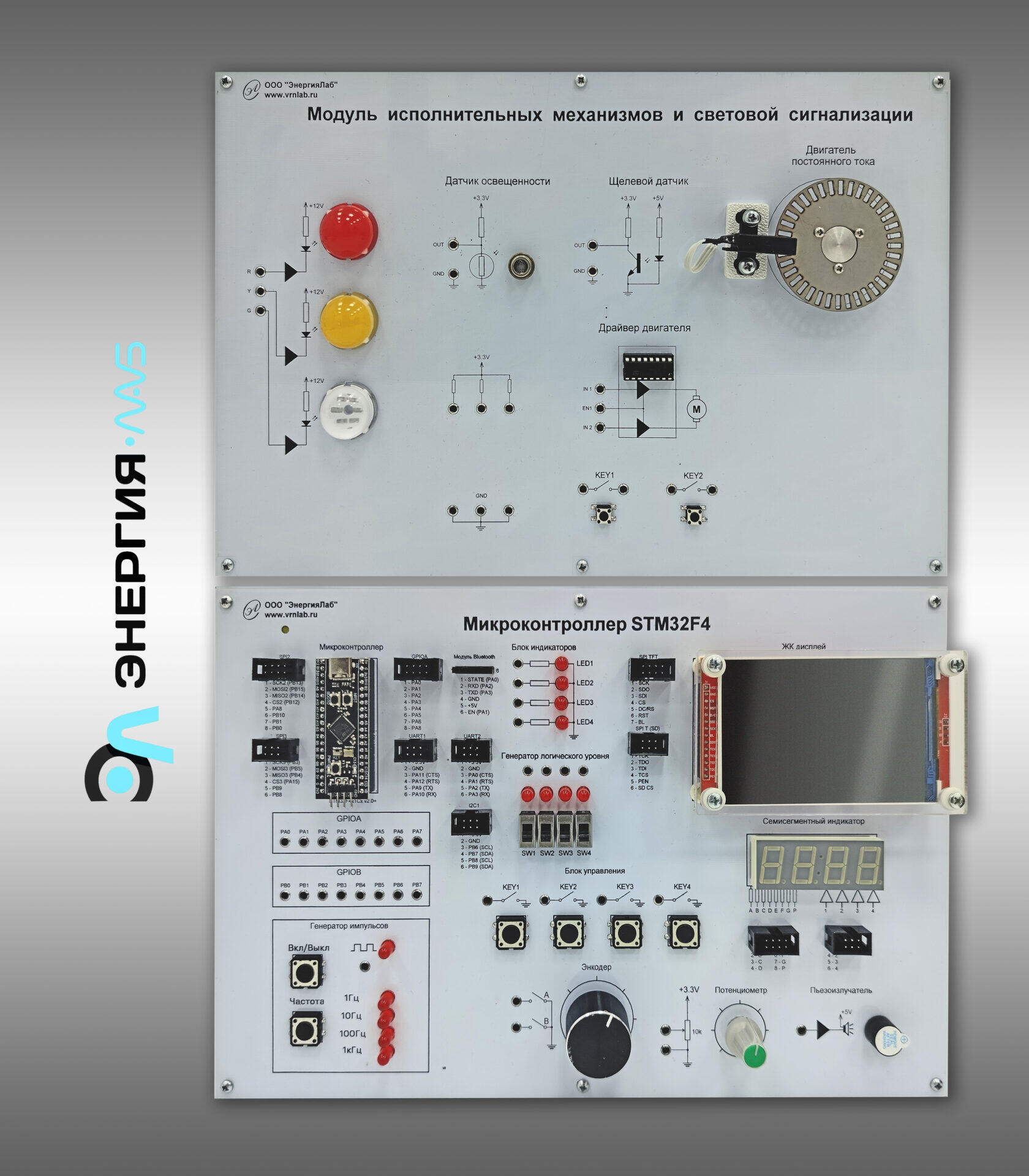

Учебный стенд включает в себя:
Модуль «Программируемый контроллер». Модуль имеет в своем составе микроконтроллер STV32F401, цветной дисплей, семисегментный четырех разрядный индикатор, энкодер, потенциометр, кнопки, светодиоды.
Модуль «Модуль исполнительных механизмов и световой сигнализации».Модуль имеет в своем составе светодиоды различных цветов, двигатель постоянного тока, датчик освещенности, щелевой датчик.

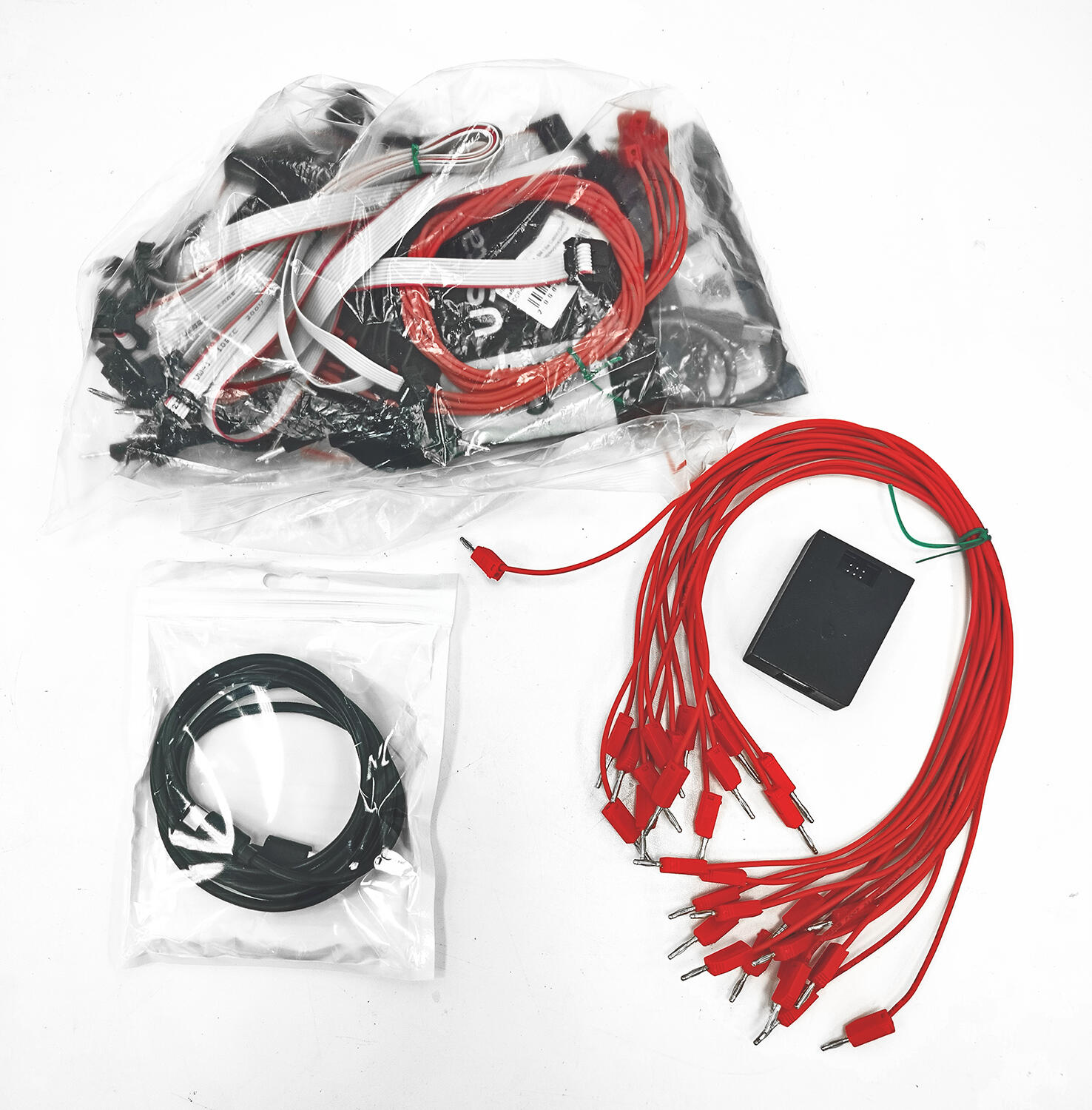

Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.
- Потребляемая мощность, В·А: 300
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Знакомство с лабораторным стендом, порты ввода-вывода микроконтроллера.
- Таймеры –счётчики микроконтроллера.
- Способы отсчетов временных интервалов.
- Отображение информации на семисегментном индикаторе. Принципы динамической индикации.
- Использование графического ЖК дисплея.
- Операционная система реального времени FreeRTOS.
- Прямой доступ к памяти (DMA).
- Использование АЦП микроконтроллера.
- Принципы последовательной передачи данных с помощью интерфейсов SPI, UART.
- Изучение взаимодействия микроконтроллера с персональным компьютером через Com-порт. Организация обмена с компьютером по интерфейсу USB (CDC устройства).
- Изучение методов помехоустойчивого кодирования при передаче данных по последовательным линиям связи.
- Изучение регулировки мощности на основе ШИМ.
- Примеры автоматических систем управления на основе программируемого контроллера:
- -Автоматическая система управления светофором.
- -Автоматическая система управления освещением.
- -Автоматическая система управления звуковым оповещением.
- -Автоматическая система охранной сигнализации.
- -Автоматическая система управления исполнительным двигателем.
Учебный стенд «Микроконтроллеры и устройства ввода-вывода» в сборе –1 шт.
Электронный носитель с учебным видеороликом, программным обеспечением и методическими указаниями –1шт.
Гарантийный талон –1шт.
Паспорт –1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
