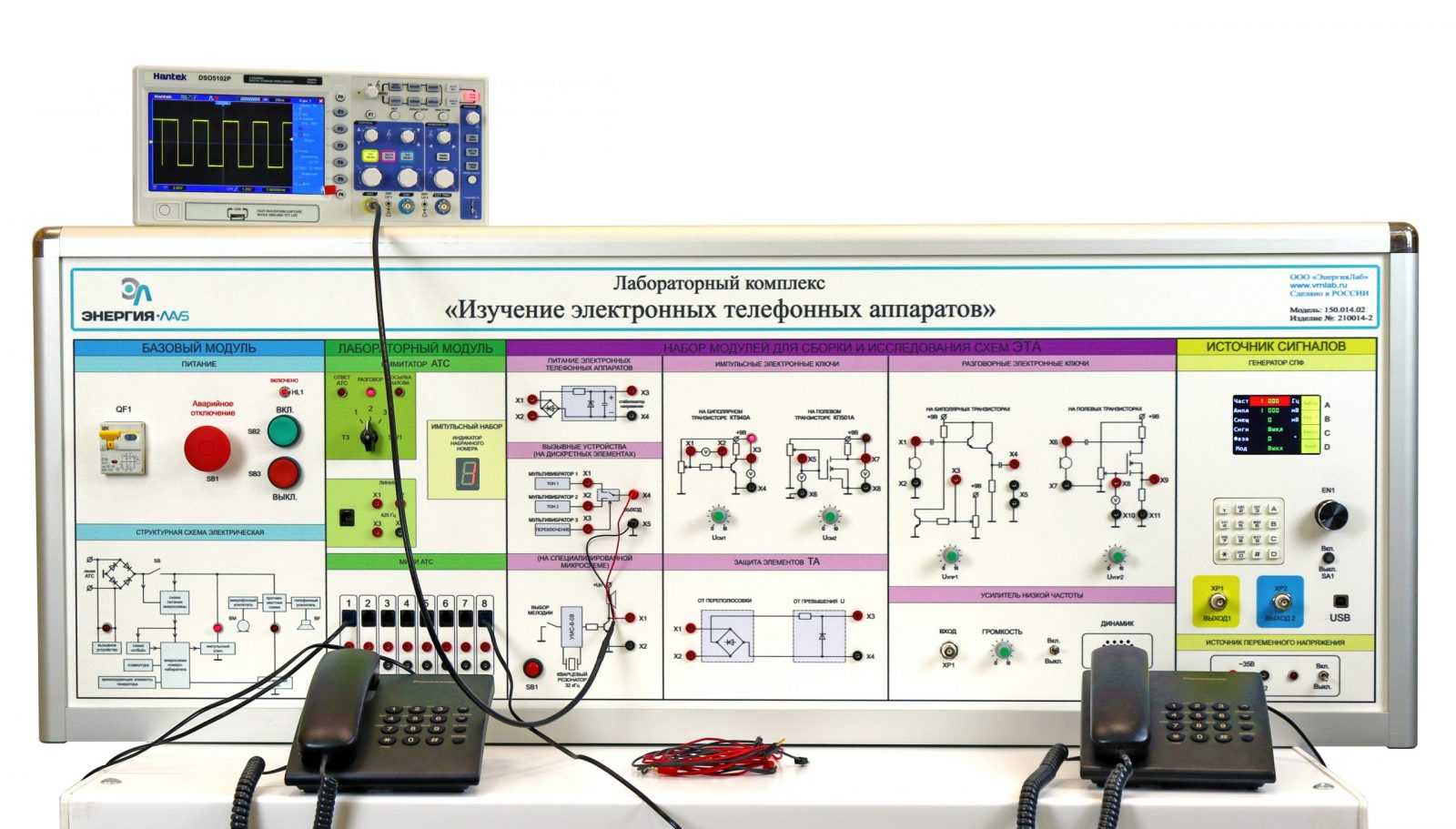

Лабораторная установка "Изучение электронных телефонных аппаратов", ЭЛБ-150.014.02
- Исполнение: Без ПО
Товар снят с производства
Лабораторный комплекс формирует одно рабочее место для двух студентов и обеспечивает проведение серии экспериментов по теме «Электронные телефонные аппараты» учебного лабораторного практикума специальностей электросвязи.
Лабораторная установка конструктивно выполнена в виде единого блока с минимальным числом внешних электрических соединений. Как показал опыт эксплуатации, подобная конструкция лабораторной установки имеет преимущество над стендами с модульной конструкцией, поскольку значительная время, отведенное на лабораторные занятия, тратится студентами в пустую на электрические соединения сменных блоков и (или) сборку узлов на наборном поле. При этом студентам не удается сразу собрать действующую схему и требуется помощь преподавателя для поиска и устранения ошибок сборки рабочей схемы лабораторного стенда. В свою очередь, единая блочная конструкция содержит уже готовые функционально-законченные схемы электрических узлов, где уже осуществлены все необходимые коммутации внутри установки, что значительно экономит лабораторное учебное время.
Условно лабораторная установка состоит из следующих функциональных панелей:
Базовый модуль, являющийся основой частью, обеспечивающий функционирование всей лабораторной установки. Он состоит из блока питания с защитой от короткого замыкания, а также демонстрационной схемы электронного телефонного аппарата.
Лабораторный модуль, состоящий из имитатора АТС и офисной мини АТС на восемь абонентов. Имитатор АТС обеспечивает стандартное линейное напряжение, необходимое для штатной работы электронного телефонного аппарата (режим «Разговор»), генерацию тонального сигнала в линии (режим «Ответ АТС»), а также имитацию вызова АТС (режим «Посылка вызова»). В режиме импульсного набора имитатор АТС регистрирует набранный на телефонном аппарате номер и выводит его на светодиодный одноразрядный индикатор. Мини АТС обеспечивает автоматическую коммутацию, вызов и связь восьми телефонов абонентов.
Набор модулей для сборки и исследования схем телефонных аппаратов содержит типовые схемы импульсных, разговорных ключей, схемы вызывного устройства, схем питания и защиты, а также усилителем низкой частоты с встроенным громкоговорителем.
Модуль Генератор СПФ (Специальной Формы) предназначен для генерирования необходимых тестовых сигналов для проведения базовых экспериментов
Установка выполнена в климатическом исполнении УХЛ, категория 4.2 ГОСТ 15150-69 для эксплуатации в помещении при температуре от 10°С до 35°С и относительной влажности до 80%.
Лабораторный комплекс «Изучение электронных телефонных аппаратов» выполнен в стендовом исполнении: моноблок расположен на лабораторном столе. Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Информацию о лабораторных работах можете узнать у менеджеров.
