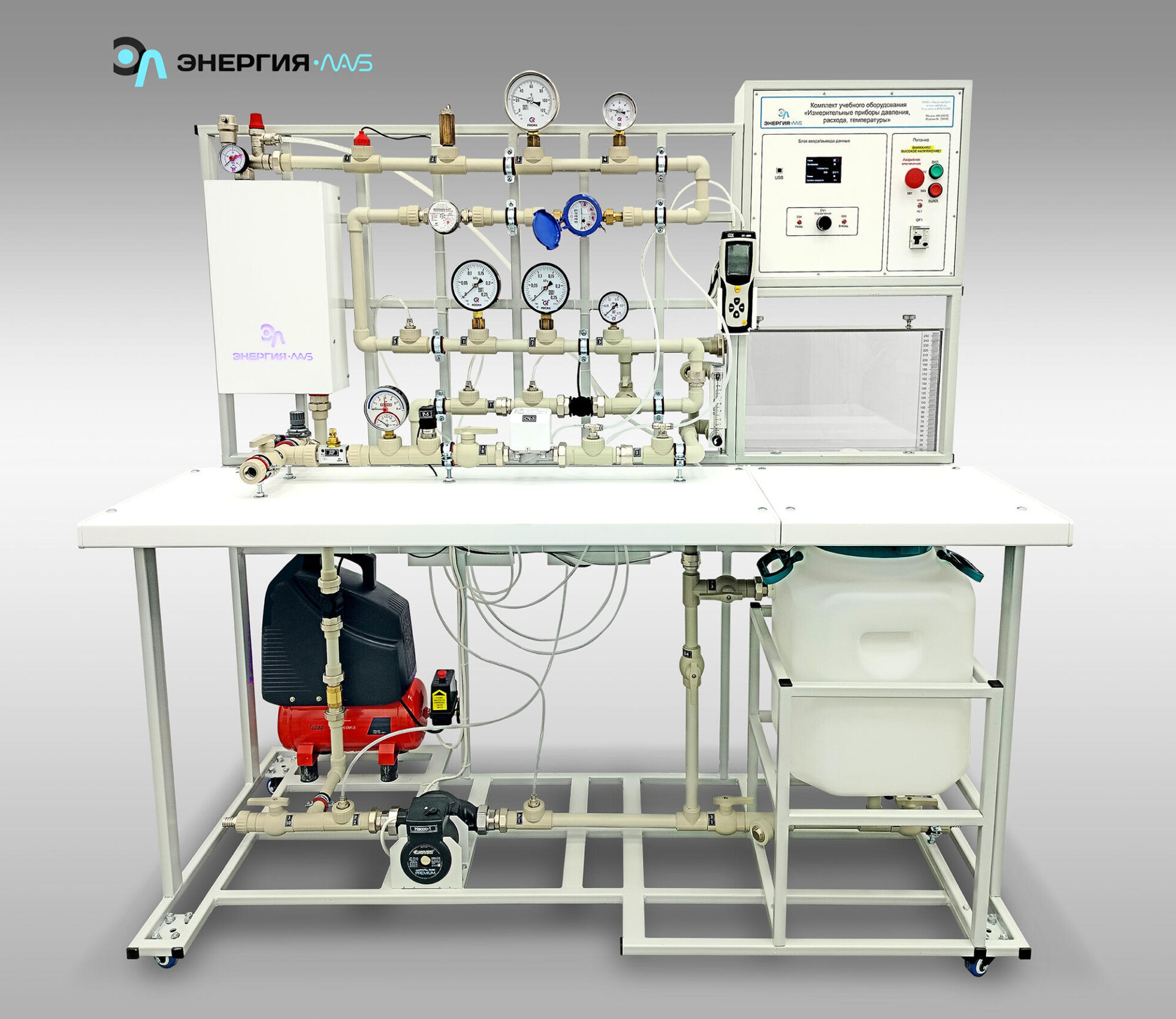

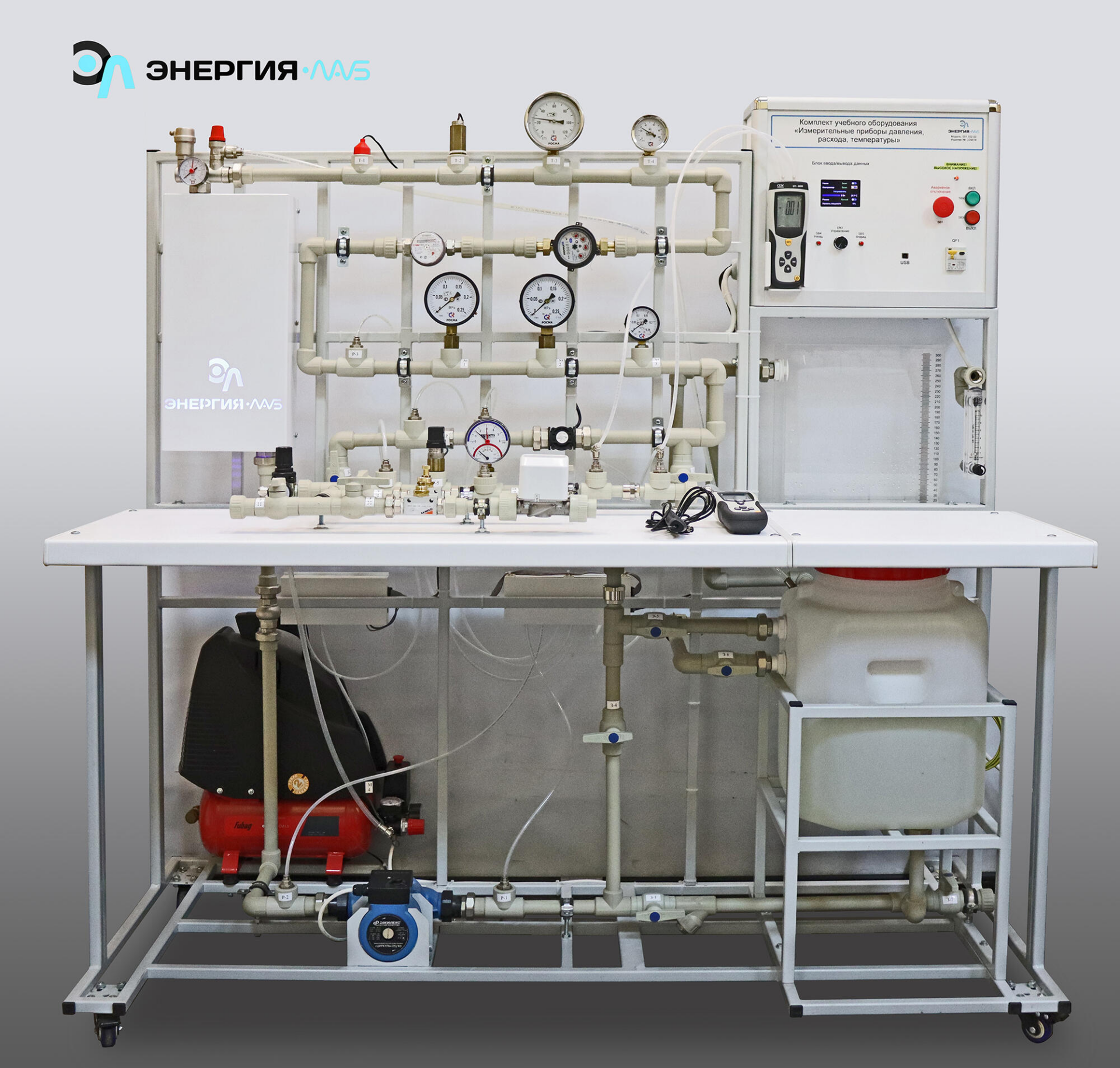

Комплект лабораторного оборудования «Измерительные приборы давления, расхода, температуры», ЭЛБ-001.032.02
- Исполнение: С ПО
Комплект учебного оборудования «Измерительные приборы давления, расхода, температуры» предназначен для проведения лабораторных работ поизучению методов и приборов измерения температуры, давления, расхода жидкости и газа.
Гидравлическая система стенда выполнена из полипропиленового трубопровода диаметром 25 мм. На раме установлен бак объемом 40 л, позволяющий работать со стендом, не подключая его к централизованной системе водоснабжения и канализации. Движение воды в системе осуществляется при помощи циркуляционного насоса. Температура воды в системе изменяется электрическим нагревателем. На гидравлической системе расположены следующие исследуемые элементы:
Интегральный датчик температуры;
Терморезистивный преобразователь;
Термометр биметаллический (стрелочный);
Счетчик количества воды;
Деформационный датчик давления мембранного типа;
Манометр избыточного давления;
Счетчик расхода жидкости электронный;
Дифференциальный датчик давления..
Для определения расхода воды объемным способом установлена емкость. На боковой панели емкости нанесена миллиметровая шкала.
Пневматическая система выполнена из полипропиленового трубопровода диаметром 25 мм. Для подачи воздуха в систему используется компрессор. В пневматическую систему стенда входят следующие исследуемые элементы:
Датчик давления мембранного типа;
Датчик давления пьезорезистивного типа;
Стрелочный деформационный манометр;
Дифференциальный датчик давления;
Ротаметр;
Дифференциальный манометр;
Счетчик газа;
Редукционный клапан с манометром.
- Потребляемая мощность, В·А: 3600
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Приборы измерения температуры. Терморезистивный преобразователь. Интегральный датчик температуры.
- Приборы измерения давления воды. Стрелочный деформационный манометр. Датчик давления деформационного мембранного типа.
- Приборы измерения давления газа. Пьезорезистивный датчик давления. Дифференциальный манометр.
- Приборы и методы определения расхода воды. Объемный способ. Счетчик количества воды. Определение расхода по падению давления на мерной диафрагме.
- Приборы и методы определения расхода газа. Анемометр. Измерительная диафрагма. Ротаметр. Счетчик газа.
- Снятие характеристик насоса.
- Снятие характеристик компрессора.
- Изучение редукционного клапана.
Лабораторный стенд «Измерительные приборы давления, расхода, температуры» в сборе - 1шт.
Техническая документация на электронном носителе (методические материалы, программное обеспечение, руководство по эксплуатации, учебный видеоролик) - 1шт.
Гарантийный талон - 1шт.
Паспорт - 1шт.
Ноутбук-1шт
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
