Типовой комплект учебного оборудования "Определение коэффициента теплопередачи и теплоемкости", ЭЛБ-171.032.02
- Исполнение: Без ПО
Товар снят с производства
Стенд предназначен для проведения четырех лабораторных работ по курсам изучения теплотехники и теплотехнического оборудования. Комплекс снабжен учебно-методическими материалами. Одновременно работы проводятся с группой из двух-трех обучаемых человек.

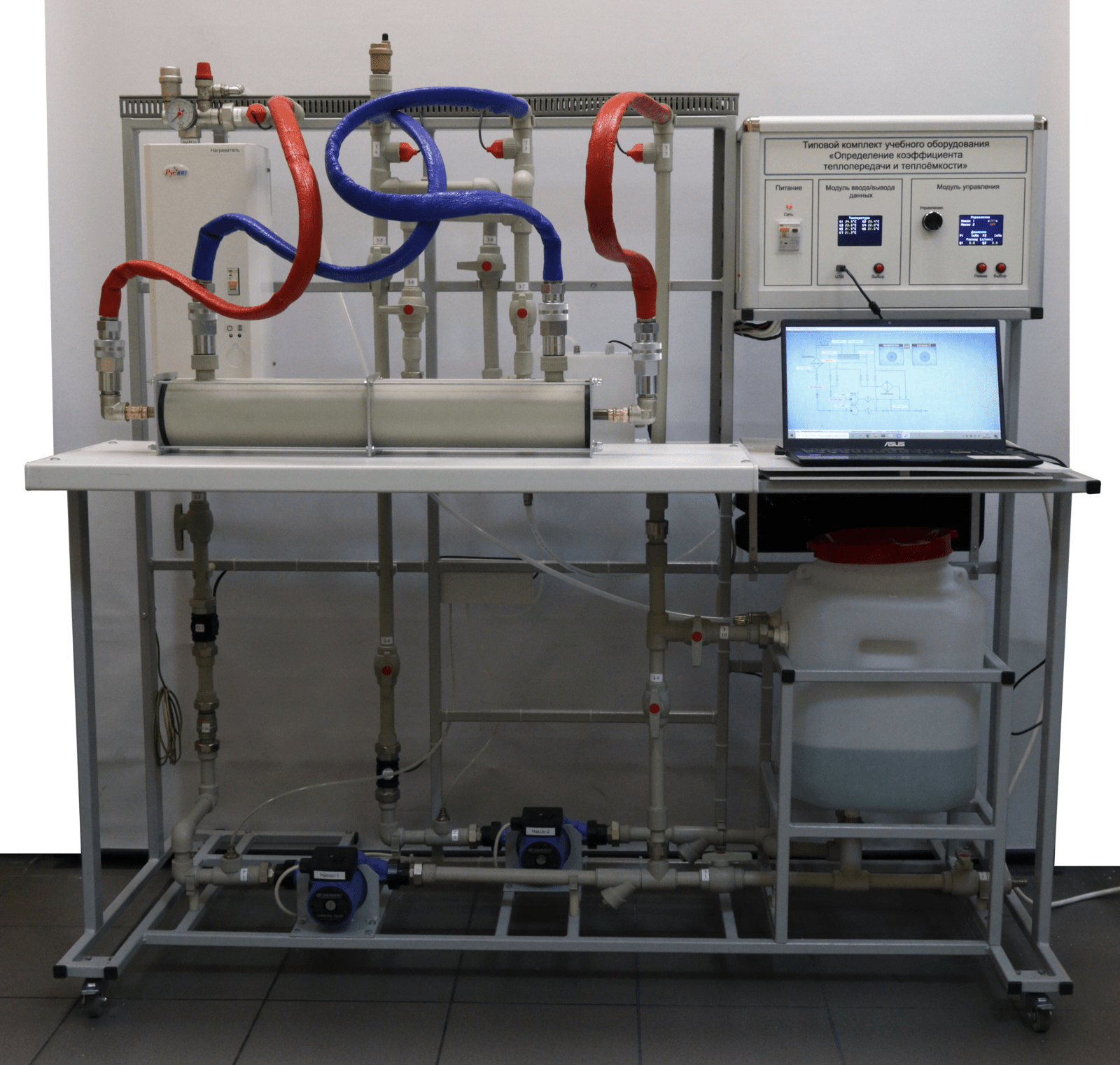

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом и гидравлическая система, состоящая из трубопроводов и исследуемых участков. Блок управления, выполнен из металлического профиля с корпусом из ABS пластика, светлого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.
В состав учебной установки входит:
• гидравлическая система из полипропиленового трубопровода
• запорная арматура;
• датчик давления - 2 шт;
• бак 40 л;
• нагревательный котел;
• датчики температуры - 6 шт;
• циркуляционный насос - 2 шт;
• датчик расхода воды - 2 шт;
• теплообменный аппарат труба в трубе;
• комплект быстросъемных соединений с клапанами;
• калориметр с нагревательным элементом;
• датчик давления – 1 шт.
Показания датчиков и интерфейс управления исполнительными устройствами отображаются на цветном дисплей, в виде таблицы. Использование цветного дисплея позволяет разделить данные по типу и обозначить стационарные и аварийные режимы работы.
Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных.
Программный комплекс предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.
Основные модули индикации ведут графическую стенограмму режимных параметров в аппаратной части стенда, кроме того, по запросу пользователя, выводит в отдельном окне значения в табличном виде. Инструменты программы позволяют проводить различного рода обработку результатов: обеспечивают возможность наложения графиков в одной плоскости для определения зависимостей исследуемых величин, аппроксимируют полученную графическую зависимость и др.
Основные модули индикации позволяют сохранять данные, полученные от аппаратной части стенда, в графическом, табличном, текстовом форматах.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Информацию о лабораторных работах можете узнать у менеджеров.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
