Лабораторная установка «Исследования волновой оптики с помощью волн СВЧ-диапазона», ЭЛБ-190.056.01
- Исполнение: С ПО

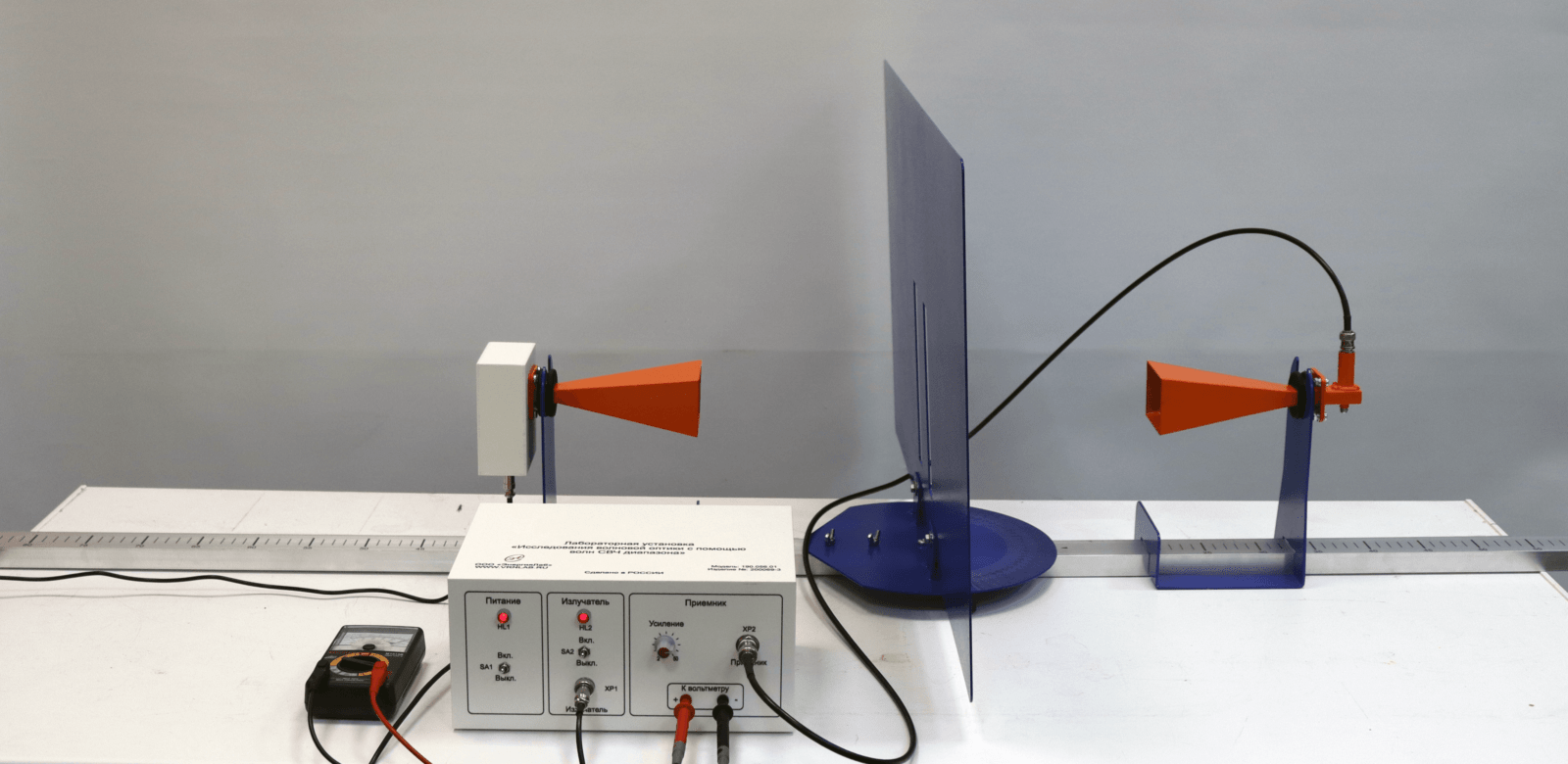

Лабораторная установка состоит из измерительного блока и блока управления.
Измерительный блок включает в себя:
- основание рамы. К основанию закреплен кронштейн держателя экранов. На основании нанесена шкала для измерения углов поворота подвижной линейки;
- экран с двумя щелями;
- подвижную линейку с нанесенной сантиметровой шкалой;
- неподвижную линейку с нанесенной сантиметровой шкалой;
- два кронштейна для крепления антенн;
- антенну излучающую рупорную. В антенну вмонтирован генератор волн СВЧ-диапазона. В настоящей работе используется источник излучения СВЧ-диапазона частотой 9 ГГц;
- антенну приёмную рупорную;
В комплекте поставляется три варианта экранов со щелями:
- экран со щелями в соотношении 4/1: щели шириной равной длине волны, расстояние между щелями 4 длины волны;
- экран со щелями в соотношении 6/1: щели шириной равной длине волны, расстояние между щелями 6 длин волн;
- экран со щелями в соотношении 6/2: щели шириной равной двум длинам волн, расстояние между щелями 6 длин волн.
Экраны устанавливаются на кронштейн и крепятся с помощью винтов-барашков.
Измерительный блок подсоединяется к блоку управления при помощи специальных разъемов, установленных на излучающей и приемной антеннах.
В комплект поставки входит стрелочный мультиметр.
Лабораторная установка предназначена для демонстрация и исследования явлений дифракции и поляризации с помощью волн СВЧ диапазона.
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Исследование поляризации излучаемых СВЧ волн.
- Исследование дифракции излучаемых СВЧ волн.
Лабораторная установка «Исследования волновой оптики с помощью волн СВЧ-диапазона» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
