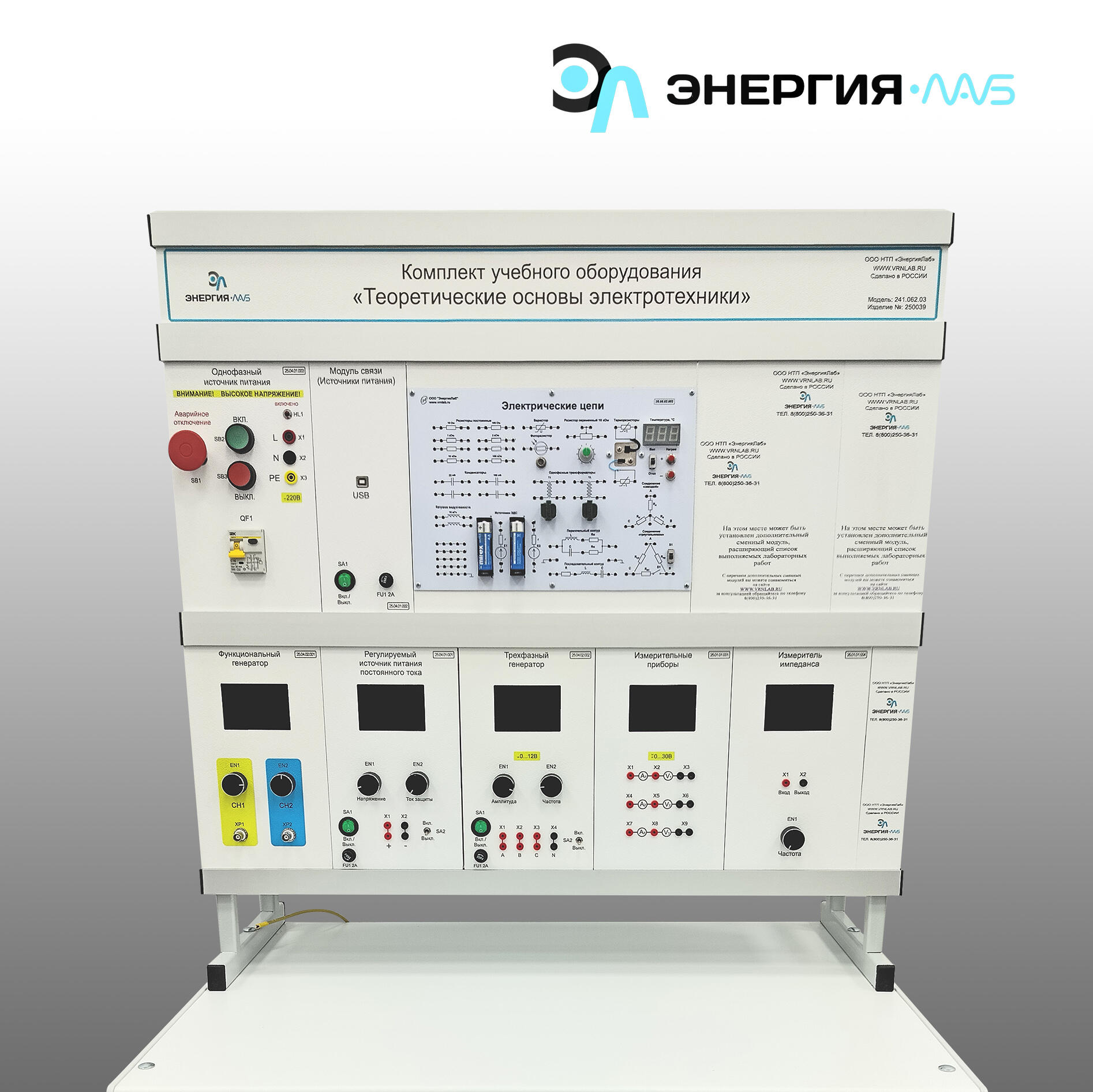

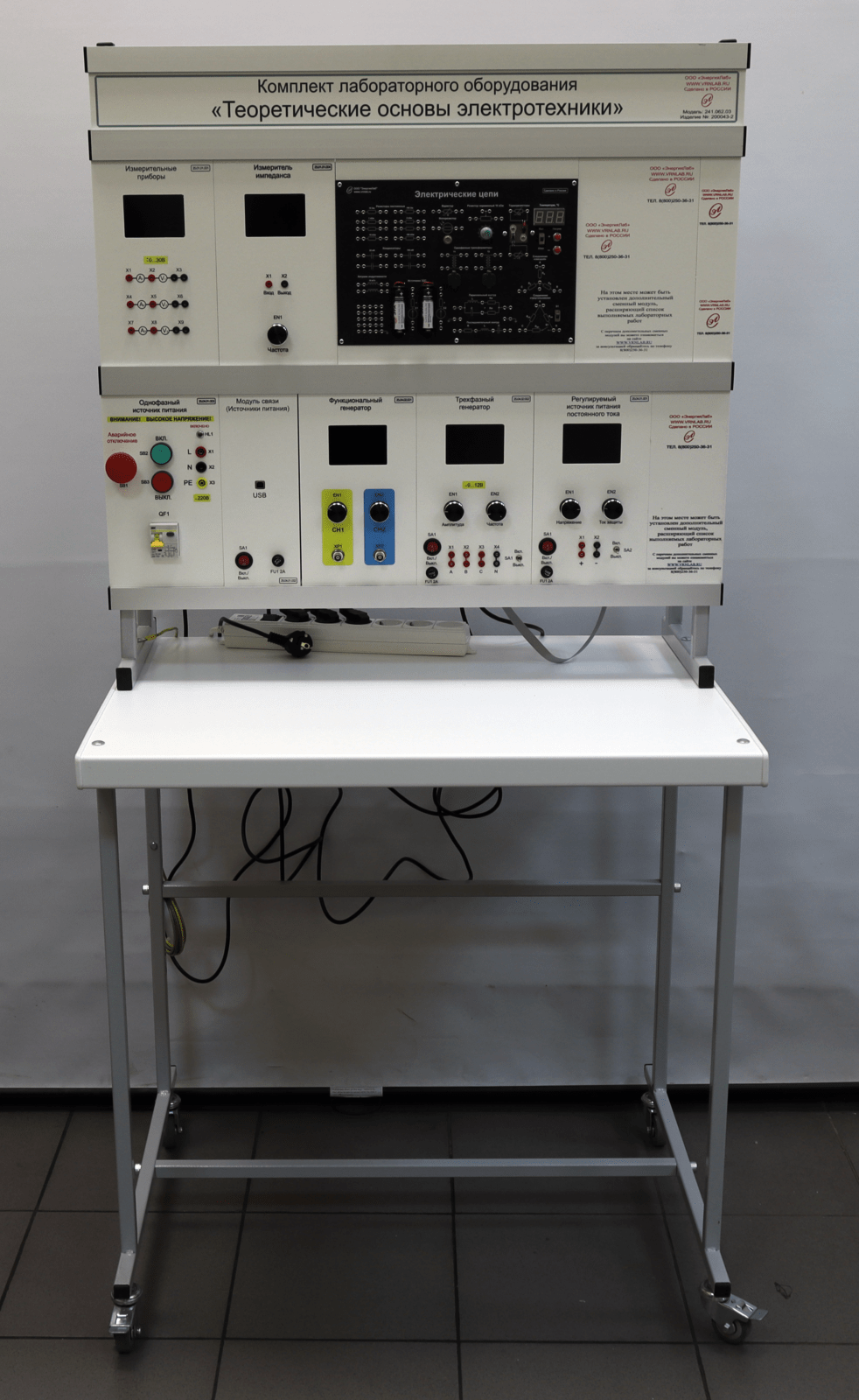

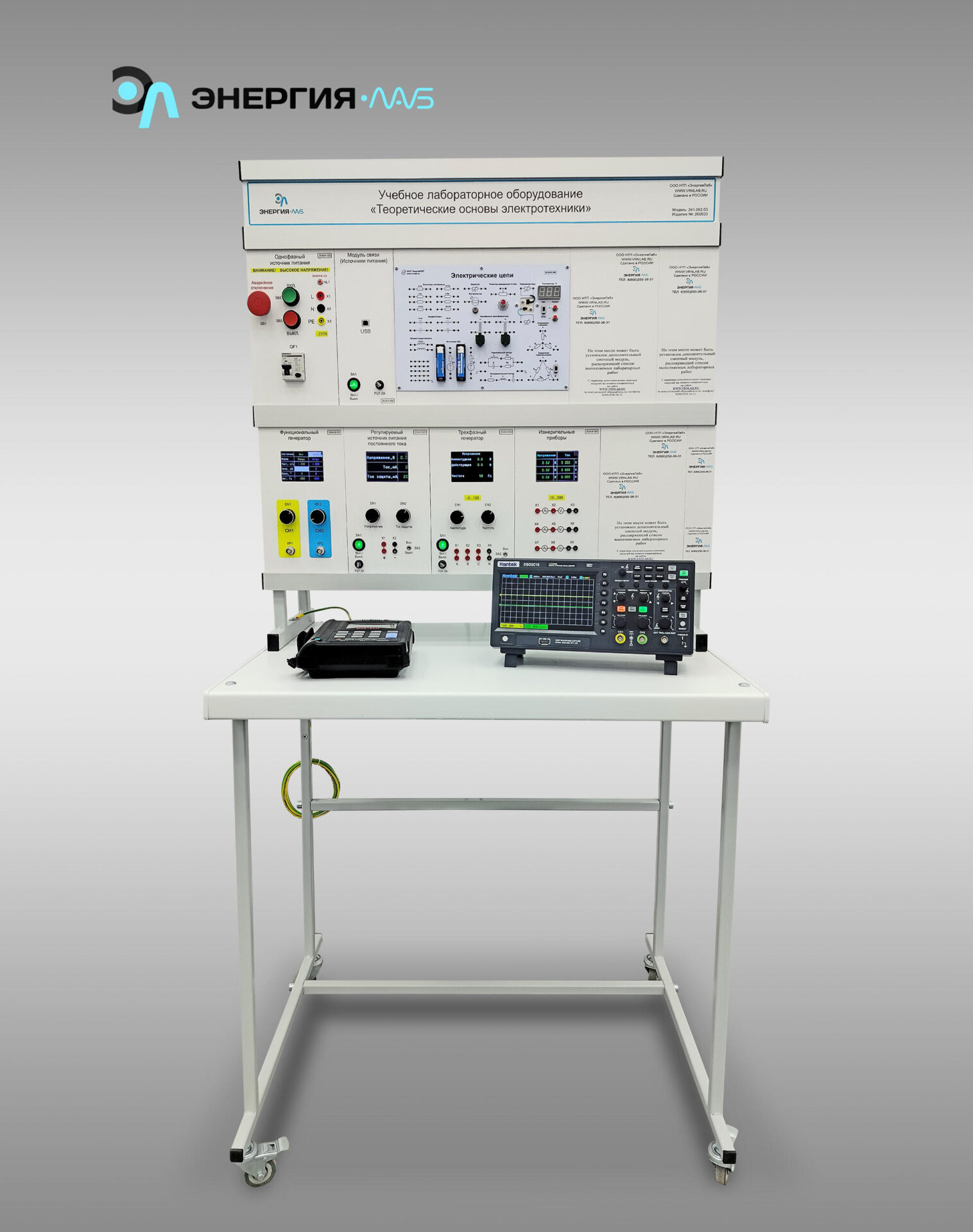

Комплект лабораторного оборудования «Теоретические основы электротехники», ЭЛБ-241.062.03
- Исполнение: С ПО
Учебное лабораторное оборудование «Теоретические основы электротехники» предназначен для проведения лабораторно-практических занятий ву чреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков. Вместе с стендом поставляется программный комплекс ELAB, который предназначен для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера.

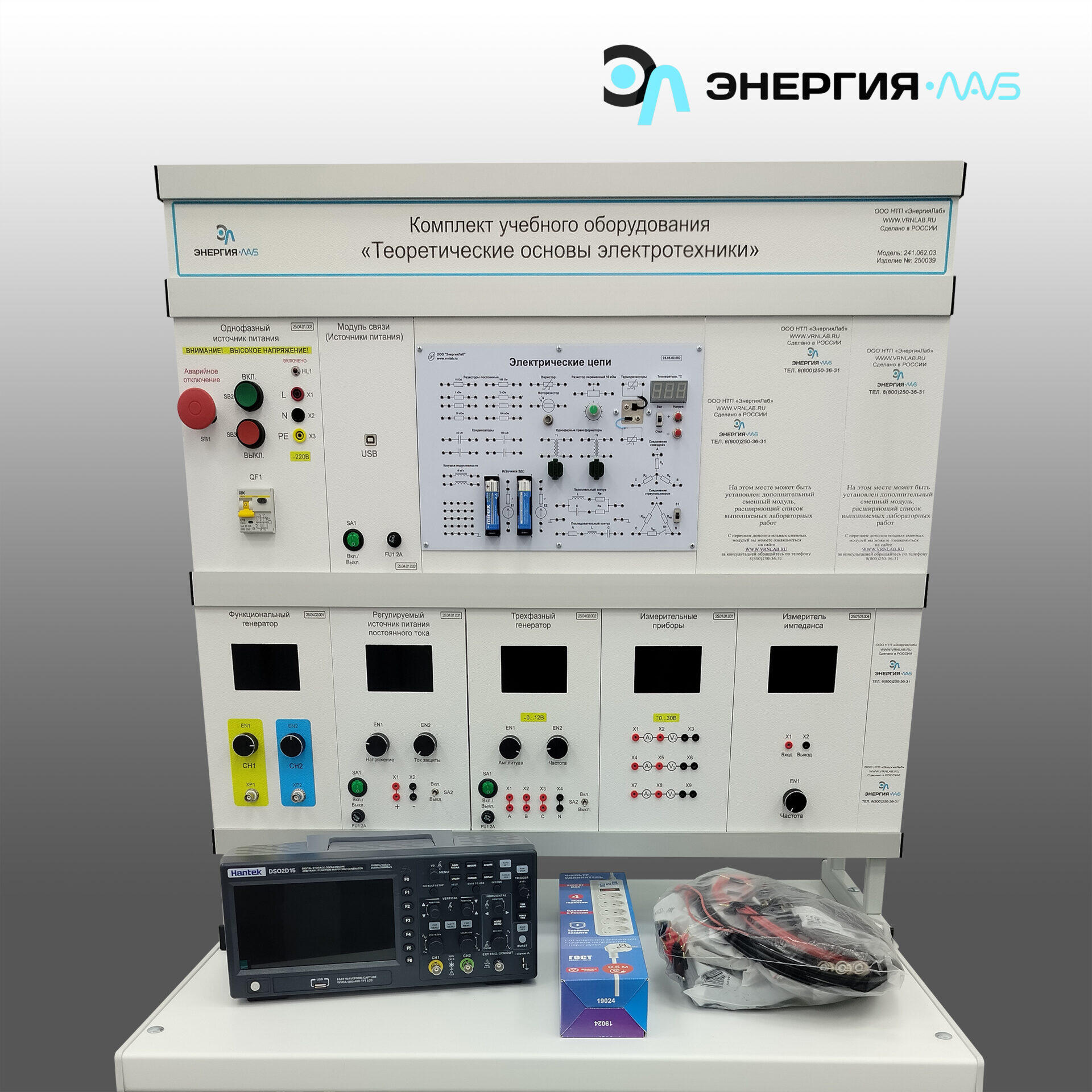

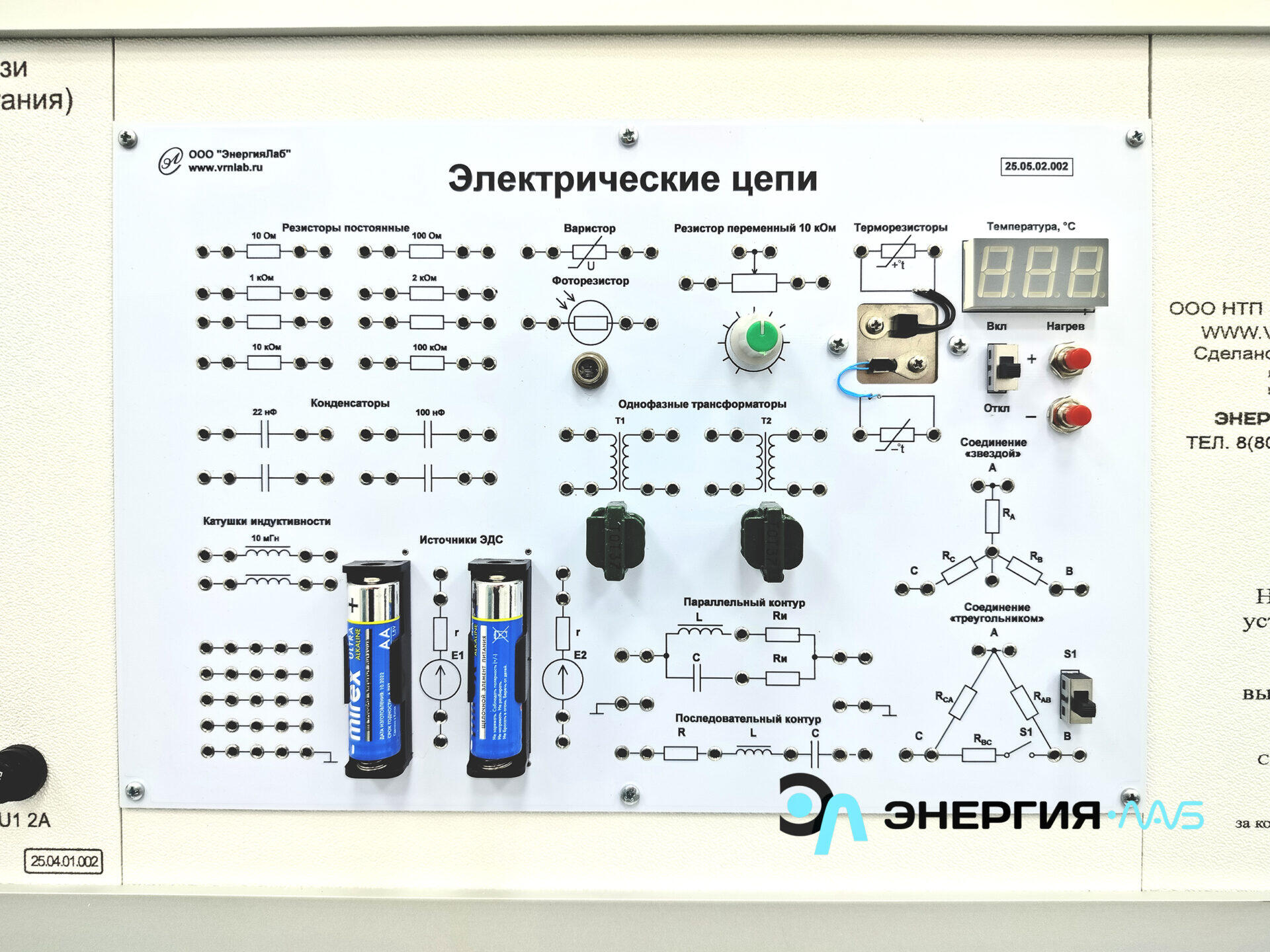

Стенд комплектуется лабораторными столами, в которые устанавливаются модули. В комплекте со стендом поставляется цифровой осциллограф, нагреватель и измеритель импеданса. Для реализации схем электрических соединений в комплекте поставляются минимодули «Электрические цепи».
Комплект модулей:
Модуль «Однофазный источник питания» –1 шт.
Модуль «Функциональный генератор» –1 шт.
Модуль «Трехфазный генератор» –1 шт.
Модуль «Регулируемый источник питания» - 1 шт.
Модуль «Измерительные приборы» - 1 шт.
Модуль «Электрические цепи» - 1 шт.
Модуль «Модуль связи (источник питания)» - 1 шт.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Лабораторный комплекс предназначен для изучения электрических цепей переменного и постоянного токов, переходных процессов в них, трансформаторов, исследование колебательных контуров.
- Потребляемая мощность, В·А: 300
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Электрические цепи постоянного тока
- 1. Параметры электрической цепи постоянных напряжения и тока
- 2. Закон Ома.
- 3. Исследование цепей с резисторами.
- 3.1. Линейные резисторы.
- 3.2. Терморезисторы с отрицательным температурным коэффициентом.
- 3.3. Терморезисторы с положительным температурным коэффициентом.
- 3.4. Варисторы.
- 3.5. Фоторезисторы.
- 3.6. Последовательное соединение резисторов.
- 3.7. Параллельное соединение резисторов.
- 3.8. Последовательно-параллельное соединение резисторов.
- 3.9. Резистивный делитель напряжения.
- 4. Эквивалентный источник напряжения (ЭДС).
- 5. Последовательное соединение источников напряжения (ЭДС).
- 6. Параллельное соединение источников напряжения (ЭДС).
- 7. Электрическая мощность и работа.
- 8. Коэффициент полезного действия электрической цепи.
- 9. Согласование источника и нагрузки по напряжению, току и мощности.
- 10. Процессы при заряде и разряде конденсатора.
- 11. Процессы при включении под напряжение и коротком замыкании катушки индуктивности.
- Электрические цепи однофазного переменного тока
- 1. Параметры синусоидальных напряжения и тока.
- 2. Активная мощность цепи синусоидального тока.
- 3. Цепи синусоидального тока с конденсаторами.
- 3.1. Напряжение и ток конденсатора.
- 3.2. Реактивное сопротивление конденсатора.
- 3.3. Последовательное соединение конденсаторов.
- 3.4. Параллельное соединение конденсаторов.
- 3.5. Реактивная мощность конденсатора.
- 4. Цепи синусоидального тока с катушками индуктивности.
- 4.1. Напряжение и ток катушки индуктивности.
- 4.2. Реактивное сопротивление катушки индуктивности.
- 4.3. Последовательное соединение катушек индуктивности.
- 4.4. Параллельное соединение катушек индуктивности.
- 4.5. Реактивная мощность катушки индуктивности.
- 5. Цепи синусоидального тока с резисторами, конденсаторами и катушкамииндуктивности.
- 5.1. Последовательное соединение резистора и конденсатора.
- 5.2. Параллельное соединение резистора и конденсатора.
- 5.3. Последовательное соединение резистора и катушки индуктивности.
- 5.4. Параллельное соединение резистора и катушки индуктивности.
- 5.5. Последовательное соединение конденсатора и катушки индуктивности. Понятие о резонансе напряжений.
- 5.6. Параллельное соединение конденсатора и катушки индуктивности. Понятие о резонансе токов.
- 5.7. Частотные характеристики последовательного резонансного контура.
- 5.8. Частотные характеристики параллельного резонансного контура.
- 5.9. Мощности в цепи синусоидального тока.
- 6. Трансформаторы.
- 6.1. Коэффициент трансформации.
- 6.2. Преобразование сопротивлений с помощью трансформатора.
- Электрические цепи трехфазного переменного тока
- 1. Напряжения и токи в трехфазной цепи.
- 2. Трехфазная нагрузка, соединенная по схеме «звезда».
- 3. Трехфазная нагрузка, соединенная по схеме «треугольник».
- 4. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «звезда».
- 5. Аварийные режимы трёхфазной цепи при соединении нагрузки по схеме «треугольник».
- Переходные процессы в линейных электрических цепях
- 1. Переходные процессы в цепи с конденсатором и резисторами.
- 2. Переходные процессы в цепи с катушкой индуктивности.
- 3. Переходные процессы в колебательном контуре.
Учебное лабораторное оборудование «Теоретические основы электротехники»–1 к-т.
Цифровой осциллограф–1 шт.
RLC измеритель –1 шт.
USB накопитель с учебным видеороликом,методическими материалами и программным обеспечением–1шт
Паспорт изделия - 1шт.
Гарантийный талон - 1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
