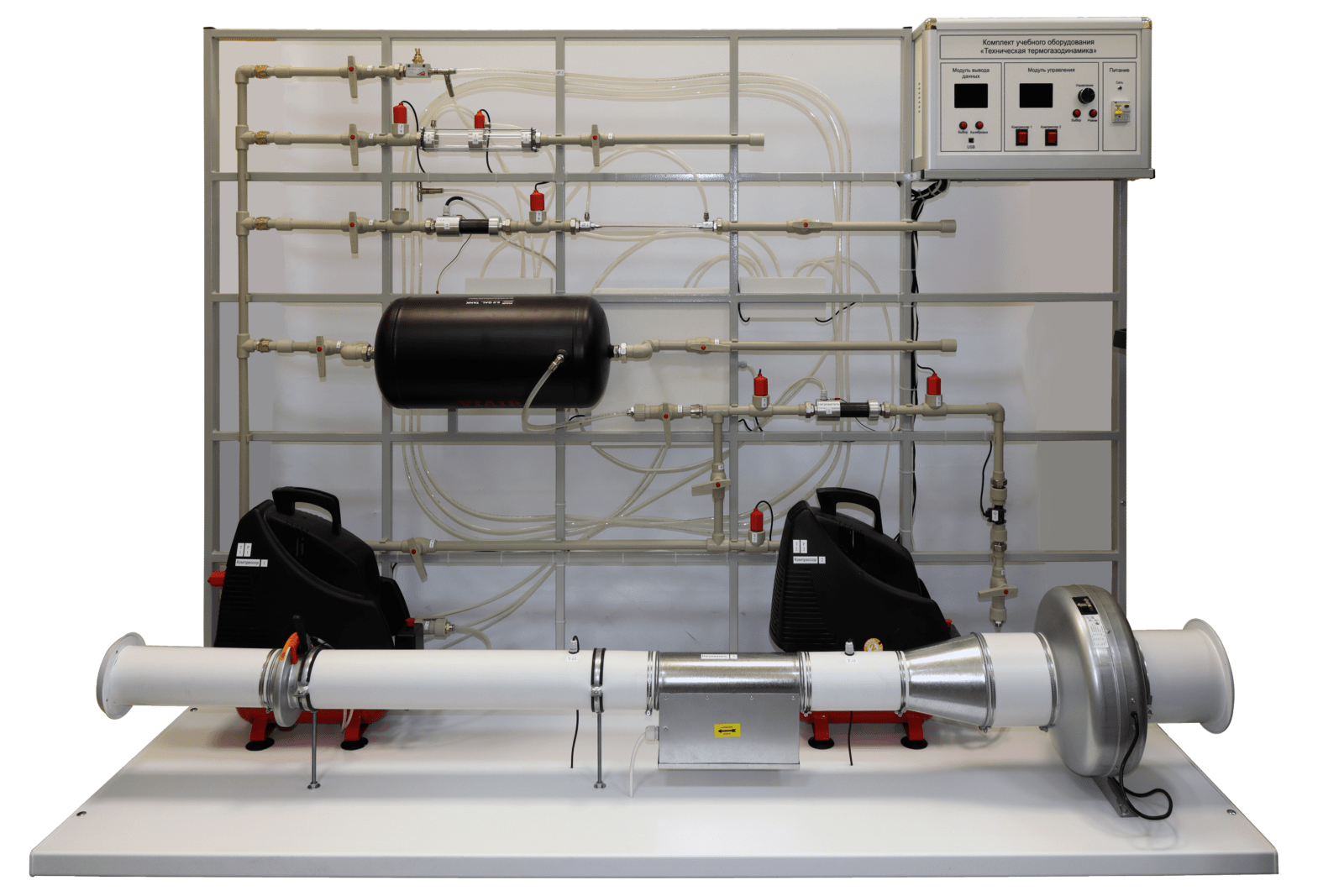

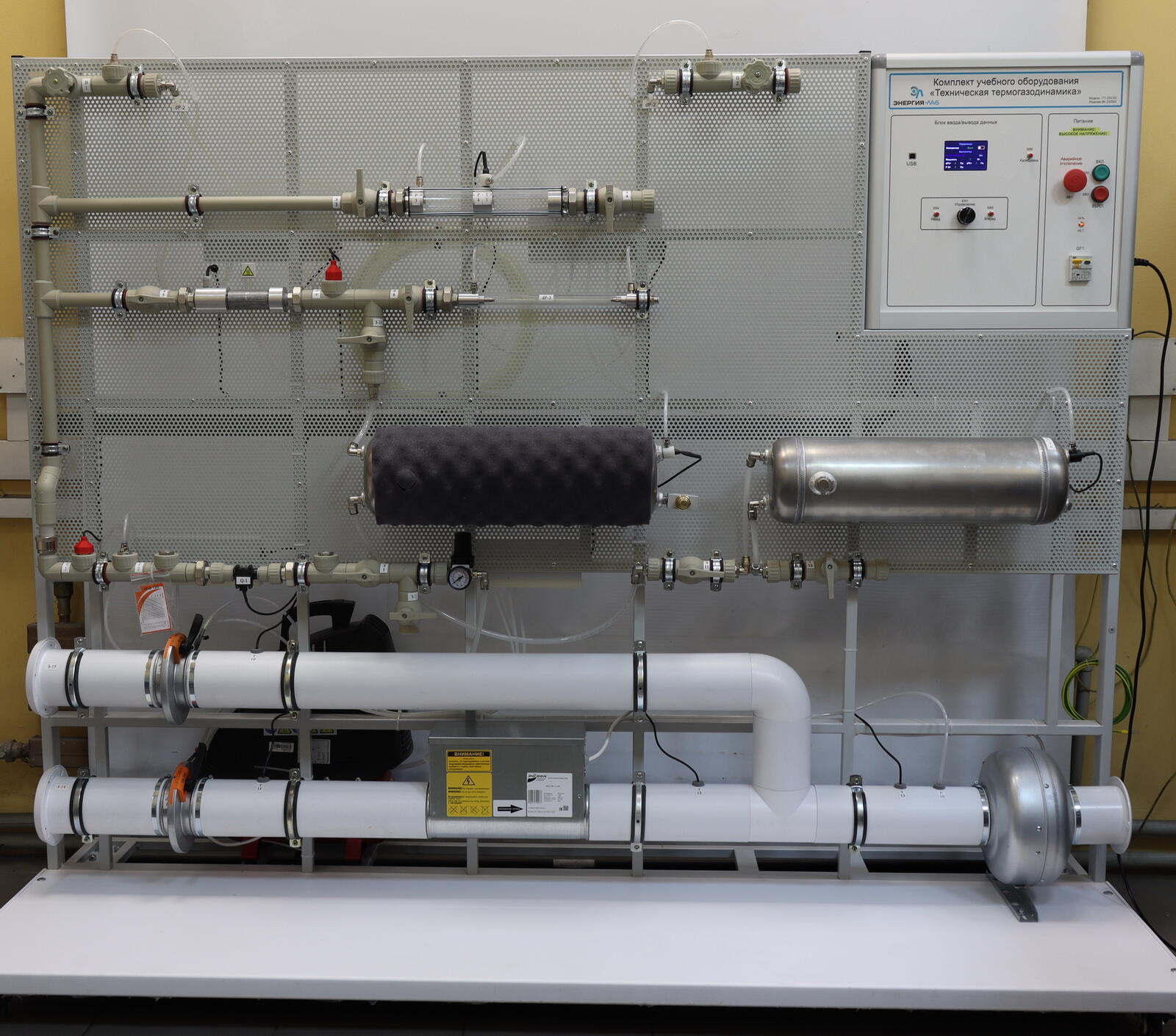

Типовой комплект учебного оборудования «Техническая термогазодинамика», ЭЛБ-171.035.03
- Исполнение: С ПО
Типовой комплект учебного оборудования предназначен для проведения цикла лабораторных работ по основам газовой динамики.
Комплект размещен на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской.
Пневматическая система стенда конструктивно разделена на две части: пневматическую систему высокого давления и пневматическую систему низкого давления.
Пневматическая система высокого давления разделена на исследуемые участки.
1. Участок для изучения адиабатического течения с трением производится на трубке ПВХ.
2. Участок для определения параметров газа при дросселировании представлен в виде трубопровода выполненного из оргстекла. Исследуемый участок разделен на две секции диафрагмой.
3. Участок для определения вязкости воздуха в зависимости от температуры представляет собой капиллярную трубку. Трубка помещена в защитный кожух, для предотвращения от механических повреждений. На входе в исследуемый участок установлен нагревательный элемент.
На этом же участке определяется теплоемкость воздуха при постоянном давлении методом нагрева потока.
4. Участок для изучения процесса смешения воздуха при заполнении в объеме представлен системой трубопроводов и задвижек, на котором установлены: компрессор, два ресивера, нагреватель.
По всей системе стенда расположены датчики избыточного и дифференциального давления, датчики температуры и расхода воздуха. Результаты измерений отображаются на блоке управления стендом.
- Потребляемая мощность, В·А: 2000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Определение вязкости воздуха в зависимости от температуры по теории ламинарного течения.
- Определение параметров газа при дросселировании. Эффект Джоуля-Томсона.
- Адиабатическое течение с трением.
- Изучение процессов смешения в потоке.
- Изучение процесса смешения при заполнении объема.
- Исследование характеристик нагревателя воздушного потока.
- Определение теплоемкости воздуха при постоянном давлении методом нагрева потока.
Типовой комплект учебного оборудования «Техническая термогазодинамика» в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
