Лабораторная установка предназначена для проведения лабораторных работ по изучению по изучению конструкции и принципа работы поршневого компрессора, а так же термодинамические процессы в поршневых машинах.

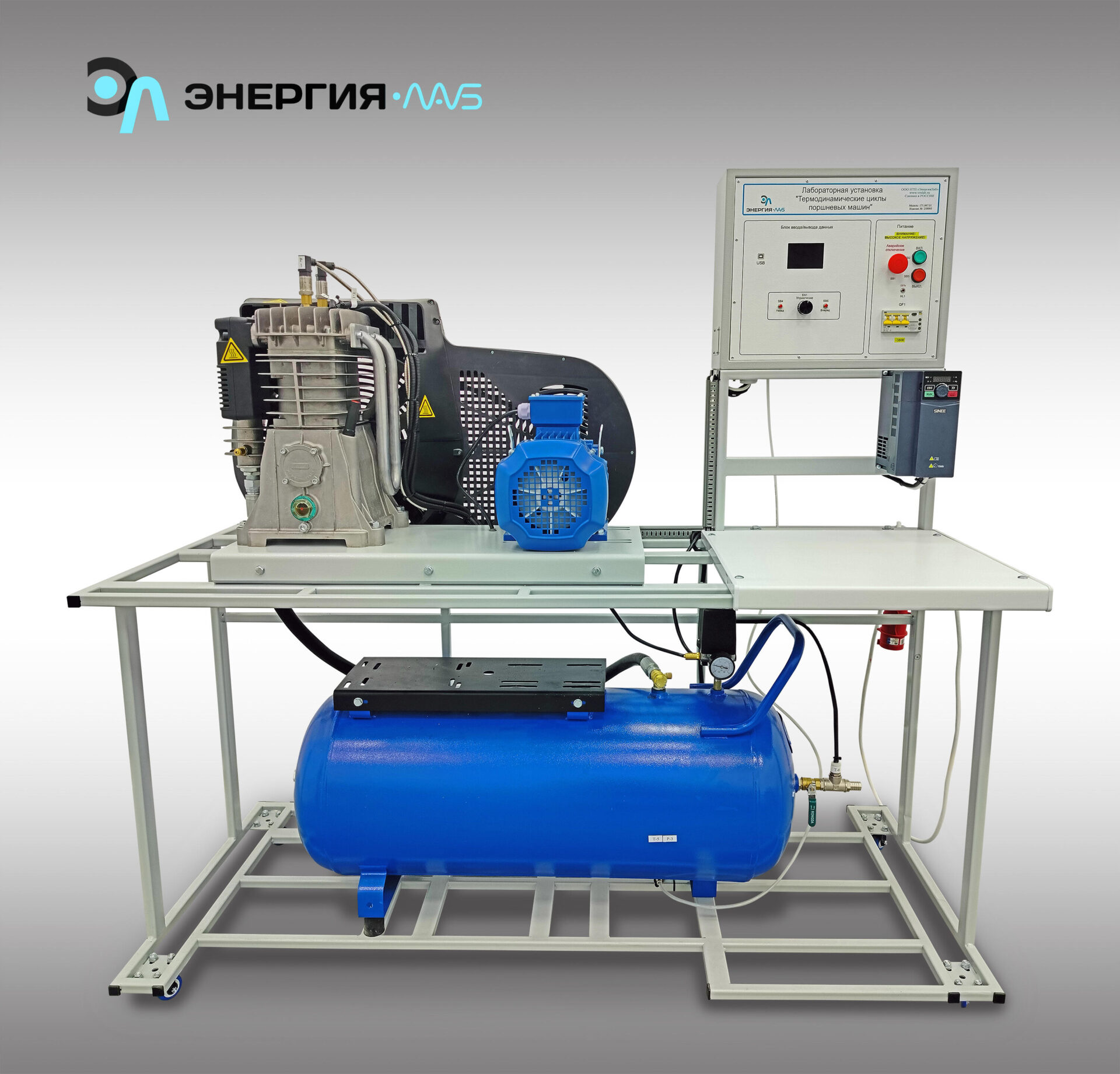

Лабораторный стенд изготовлен на рамном основании.
В верхней части рамы смонтирован двухступенчатый поршневой компрессор на антивибрационных ножках, двигатель, охлаждение компрессора. В нижней части стенда, размещен ресивер. Такое размещение позволяет изучить конструкцию компрессора, а также его принцип работы.
Сжатый воздух из блока поступает в ресивер, расположенный с нижней части рамы. Датчики давления, расположенные в блоке цилиндров, позволяют изучать процесс сжатия в них воздуха. График изменения давления от температуры отображается на блоке управления, а также в программном обеспечении. Датчики температуры, расположены на входе и выходе каждой ступени, позволяют наблюдать за изменением температуры, после прохождения блока цилиндров, а также промежуточного охлаждения воздуха. Датчики в ресивере позволяют наблюдать за температурой и давлением в нем.
- Потребляемая мощность, В·А: 4000
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Изучение конструкции и принципа работы поршневого компрессора.
- Индикаторная диаграмма процесса сжатия воздуха в компрессоре при одноступенчатом сжатии.
- Индикаторная диаграмма процесса сжатия воздуха в компрессоре при двухступенчатом сжатии с промежуточным охлаждением.
- Определение показателя политропы при различных процессах.
- Определение количества отводимого тепла при промежуточном охлаждении воздуха между ступенями.
- Охлаждение воздуха при адиабатическом истечении из ресивера.
Лабораторная установка «Термодинамические циклы поршневых машин» в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
