Типовой комплект учебного оборудования «Механика жидкости - Гидравлический удар», ЭЛБ-030.015.05
- Исполнение: С ПО
Типовой комплект учебного оборудования «Механика жидкости - Гидравлический удар» предназначен для проведения лабораторных работ по изучению законов и явлений гидродинамики.

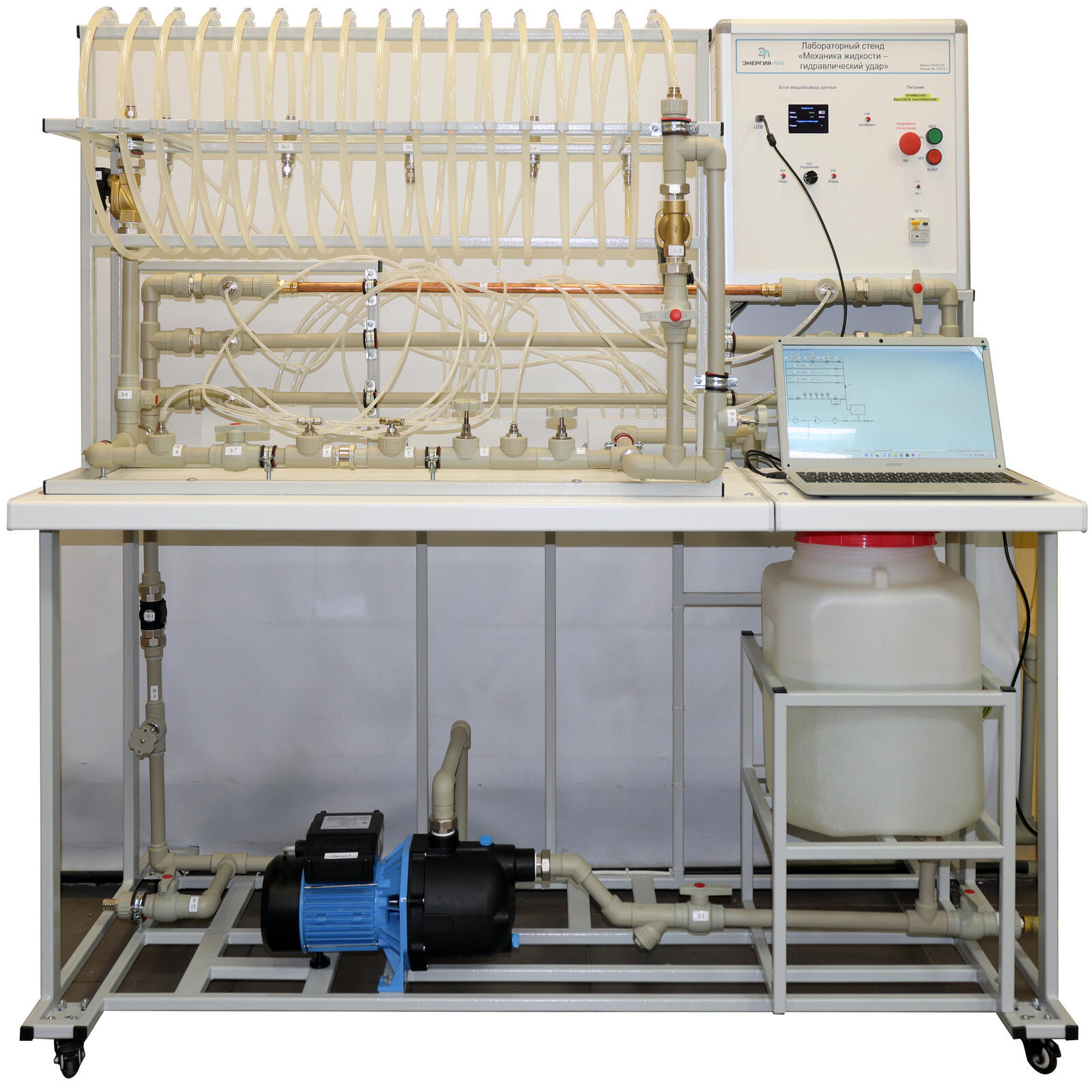

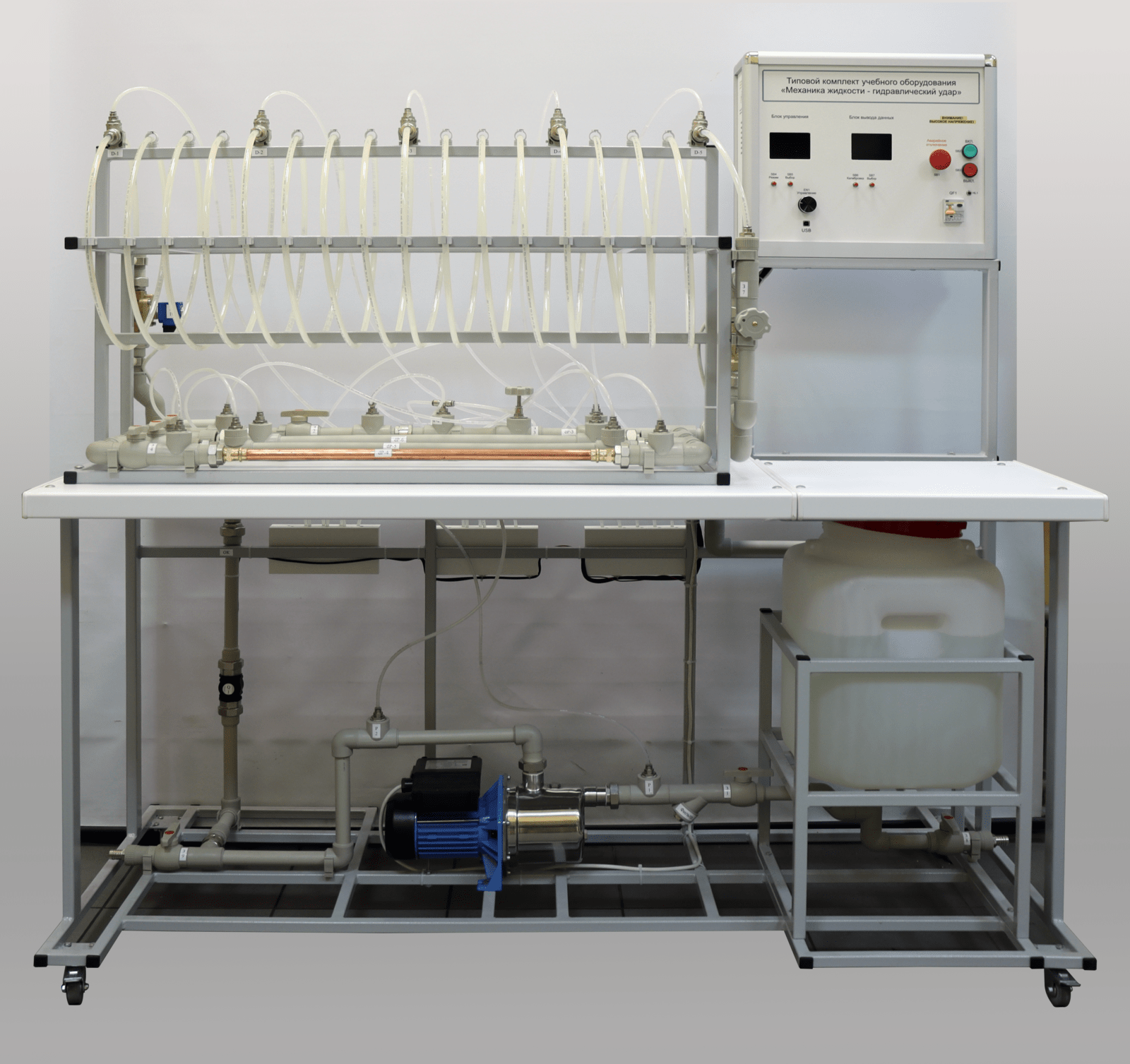

На раме смонтирована гидравлическая система, состоящая из вспомогательных и исследуемых элементов, а также блок управления стендом.
Гидравлическая система стенда выполнена из PPR трубопровода. На раме установлен технологический бак, позволяющий работать со стендом, не подключая его к централизованной системе водоснабжения и канализации.
Система разделена на исследуемые участки:
1. Участок для изучения гидравлического удара. Выполнен из трубопровода ПВХ диаметром 12 мм длиной 20 м. Для проведения работы на входе и выходе участка расположены два соленоидных клапана. Управление клапанами производится с блока управления. На участке расположены пять датчиков давления, распределенных на равном расстоянии друг от друга.
2. Участок для изучения потерь давления на местном сопротивлении. Представляет собой участок полипропиленового трубопровода диаметром 25мм, с установленными на нем гидравлическими сопротивлениями в виде крана, вентиля и диафрагмы. На исследуемых участках расположены дифференциальные датчики давления.
3. Участок для изучения характеристик трубопроводов. Выполнен из трубопроводов различных материалов. На участках трубопроводов установлены дифференциальные датчики давления.
Движение воды в системе осуществляется при помощи центробежного насоса, который расположен в нижней части стенда.
- Потребляемая мощность, В·А: 2500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение потерь давления по длине различных трубопроводов. Определение коэффициента Дарси.
- Изучение потерь давления на местном сопротивлении «Диафрагма».
- Изучение потерь давления на местном сопротивлении «Кран шаровый».
- Изучение потерь давления на местном сопротивлении «Вентиль».
- Изучение характера изменения давления в напорном трубопроводе при гидравлическом ударе (закрытие клапана на выходе трубопровода). Определение ударного давления. Экспериментальная проверка формулы Н.Е. Жуковского.
- Изучение характера изменения давления в напорном трубопроводе при одновременном запирании двух клапанов на входе и на выходе трубопровода.
- Изучение характера изменения давления в напорном трубопроводе при гидравлическом ударе при неполном закрытии клапана на выходе.
Типовой комплект учебного оборудования «Механика жидкости –гидравлический удар» - 1 шт.
Ноутбук - 1 шт.
Электронный носитель с учебным видеороликом, методическим обеспечением и руководством по эксплуатации –1 шт.
Гарантийный талон - 1 шт.
Паспорт - 1 шт.
