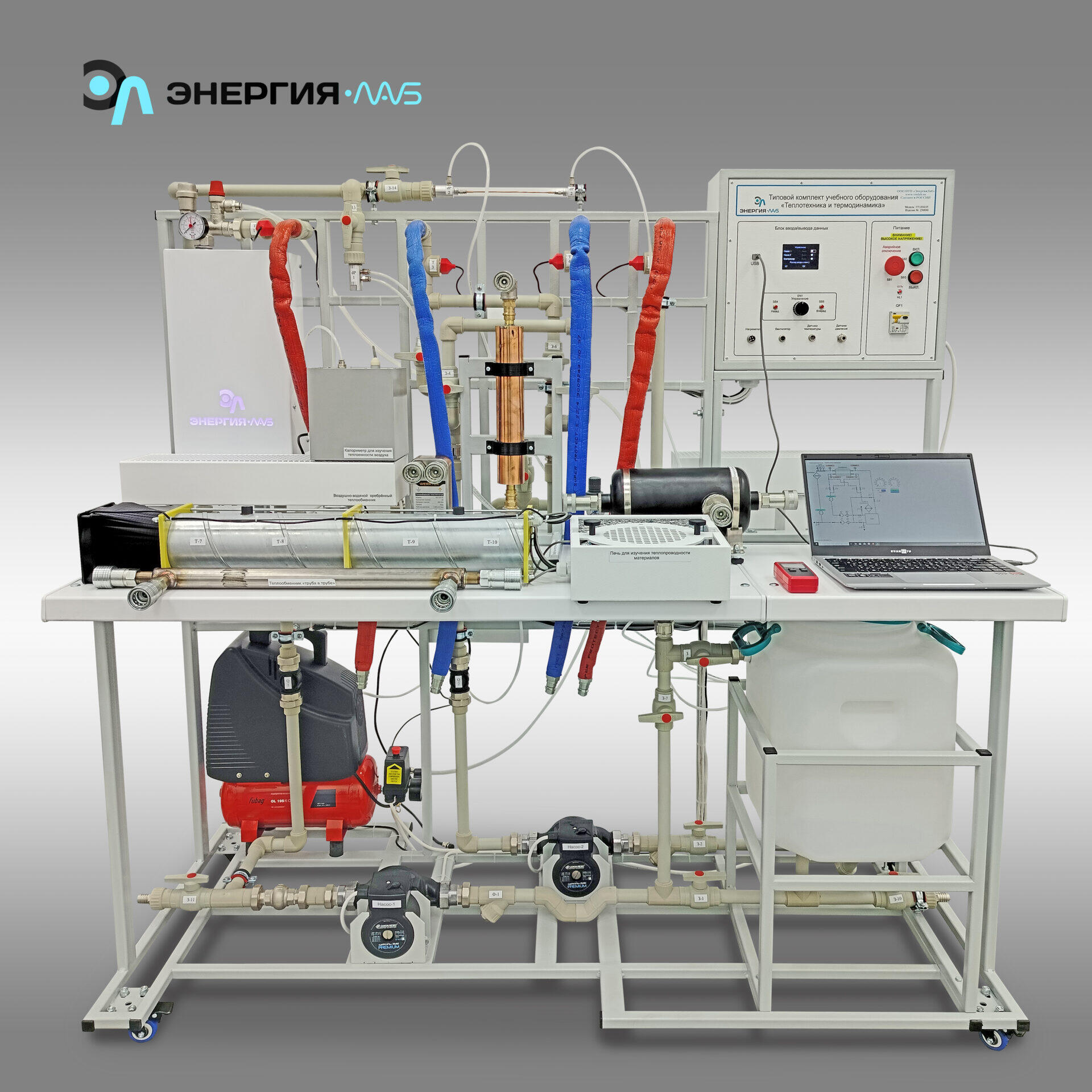

Типовой комплект учебного оборудования «Теплотехника и термодинамика», ЭЛБ-171.034.05
- Исполнение: С ПО
Типовой комплект учебного оборудования предназначен для проведения цикла лабораторных работ по курсу «Теплотехника и термодинамика».
Комплект размещен на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской.
Гидравлическая система выполнена из полипропиленового трубопровода. Гидравлическая система состоит из контура холодной и горячей воды. Движение воды в системе осуществляется при помощи циркуляционных насосов установленных на системе горячего и холодного контура. Нагрев воды осуществляется при помощи электрического котла.
К гидравлической системе подключаются исследуемые модули. Подключение модулей осуществляется при помощи быстросъемных соединений. Система трубопроводов и заслонок позволяет проводить лабораторные работы при различных режимах течения: прямоток и противоток.
По всей системе стенда расположены датчики давления, расхода и температуры. Все датчики, установленные на объектах исследования, подключаются к измерительной системе.
Гидравлические модули.
1. Теплообменник «труба в трубе».
2. Пластинчатый теплообменник.
3. Поворотный металлический цилиндр.
Пневматические модули.
4. Суживающееся сопло.
5. Модуль для определения вязкости воздуха.
Самостоятельный модули.
6. Лабораторный модуль для изучения теплопроводности материалов.
7. Лабораторный модуль для исследования теплопередачи.
8. Калориметр для изучения теплоемкости воздуха.
- Потребляемая мощность, В·А: 4000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Исследование теплопроводности материалов методом пластины.
- Исследование теплопередачи при естественной конвекции воздуха около горизонтального цилиндра.
- Исследование теплопередачи при естественной конвекции воздуха около вертикального цилиндра.
- Изучение процесса адиабатного истечения газа через суживающееся сопло.
- Исследование теплового процесса в теплообменном аппарате типа «труба в трубе».
- Исследование конвекции при вынужденном движении воздуха в трубе.
- Определение коэффициента вязкости воздуха.
- Определение отношения теплоемкостей при постоянном давлении и постоянном объеме.
- Изучение пластинчатого теплообменного аппарата.
- Определение теплоемкости воздуха.
Типовой комплект учебного оборудования «Теплотехника и термодинамика» в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
