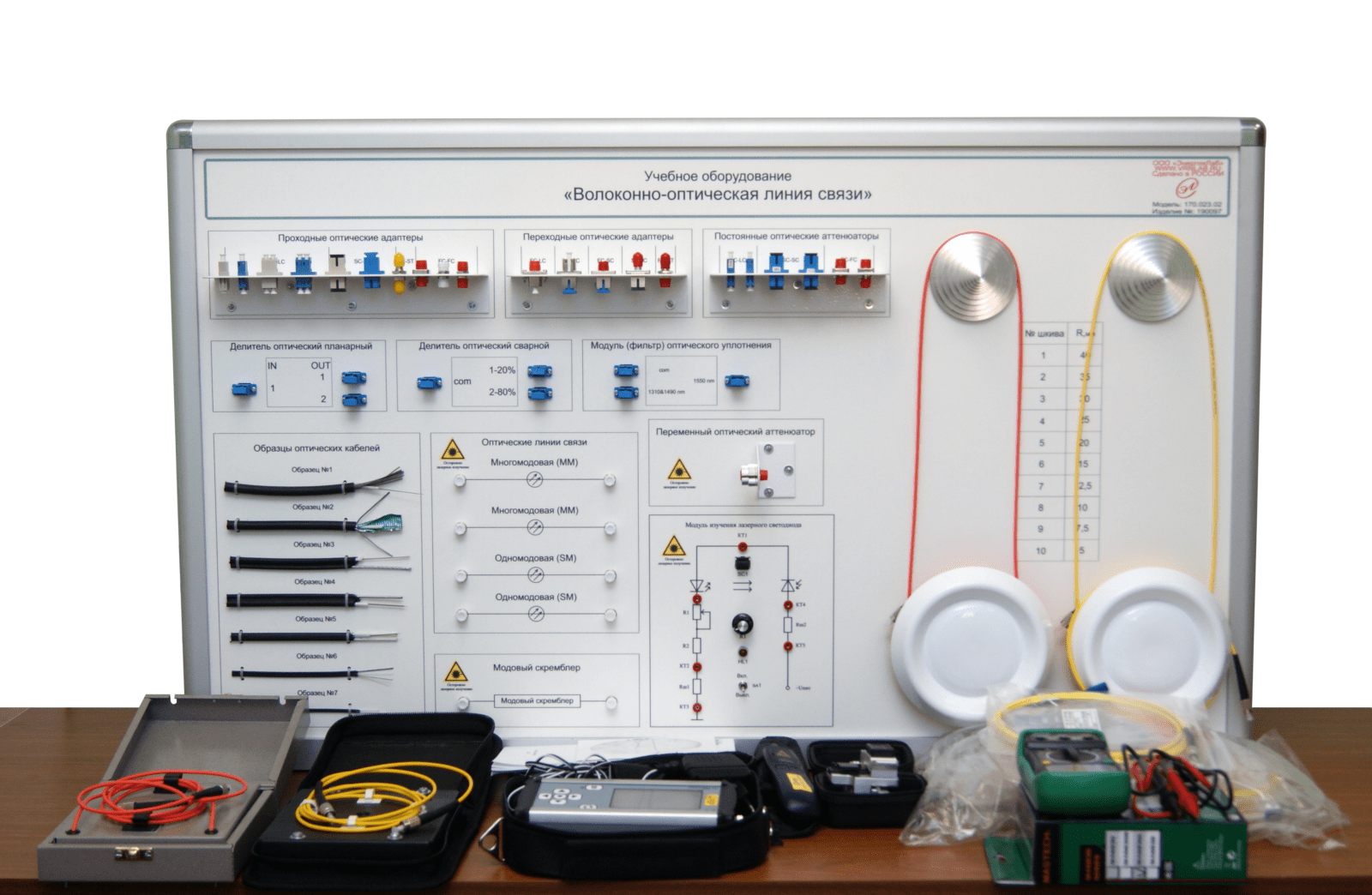

НАБОР ДЛЯ ИЗУЧЕНИЯ СВЯЗИ ПО ОПТИЧЕСКИМ КАНАЛАМ («Волоконно-оптическая линия связи»), ЭЛБ-170.023.02
- Исполнение: Без ПО
Волоконно-оптическая линия связи (ВОЛС) —это система, использующая световые волны для передачи информации. Основу ВОЛС составляет оптическое волокно —тонкий стеклянный или пластиковый проводник, который проводит свет с минимальными потерями. ВОЛС работают на основе принципа преобразования электрических сигналов в световые, их передачи через оптическое волокно и последующего преобразования обратно в электрические сигналы.
Стенд предназначен для проведения лабораторных и практических работ по профильным учебным дисциплинам, входящим в учебные планы направления подготовки «Инфокоммуникационные технологии и системы связи».
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- • Изучение оптических кабелей различного назначения. Измерительное оборудование для оптоволоконных линий связи.
- • Исследование разъемных соединений ВОЛС: адаптеры типов ST, FC, LC, SC по вносимым потерям.
- • Исследование постоянных и переменных аттенюаторов для ВОЛС.
- • Исследование различных видов оптических разветвителей по коэффициенту деления.
- • Исследование WDM сплиттеров.
- • Измерение потерь в оптических волокнах при изгибах с различным радиусом.
- • Исследование волоконно-оптической линии связи с помощью оптического рефлектометра.
- • Исследование волоконно-оптической линии связи c разъемным соединением в середине с помощью рефлектометра.
- • Исследование волоконно-оптической линии связи с обрывом (аттенюатором) в середине с помощью рефлектометра.
- • Исследование волоконно-оптической линии связи с изгибом с помощью рефлектометра.
- • Исследование потерь в волоконно-оптической линии связи на разных длинах волн.
- • Изучение энергетической характеристики лазерного диода.
- • Изучение характеристики чувствительности фотодиода.
- •
1.Моноблок.
2. В комплект поставки стенда входит многофункциональный оптический тестер-рефлектометр ТОПАЗ-7315-ARс длинной волны оптического излучения 1310 и 1550 нм.
3. В комплект поставки стенда входит визуальный локатор повреждений с длинной оптического излучения в видимой области спектра (650 нм).
4. В части стенда, касающейся измерениям характеристик оптического излучателя и фотоприемника сопротивление резистора Rш1=1 Ом, Rш2=1кОм .
5. Образцы оптических кабелей - комплект.
