Типовой комплект учебного оборудования «Пневмопривод и пневмоавтоматика», ЭЛБ-141.001.01
- Исполнение: Без ПО
Типовой комплект учебного оборудования «Пневмопривод и пневмоавтоматика» предназначен для проведения цикла лабораторно-практических занятий дисциплины по изучению основ управления пневмоприводами.

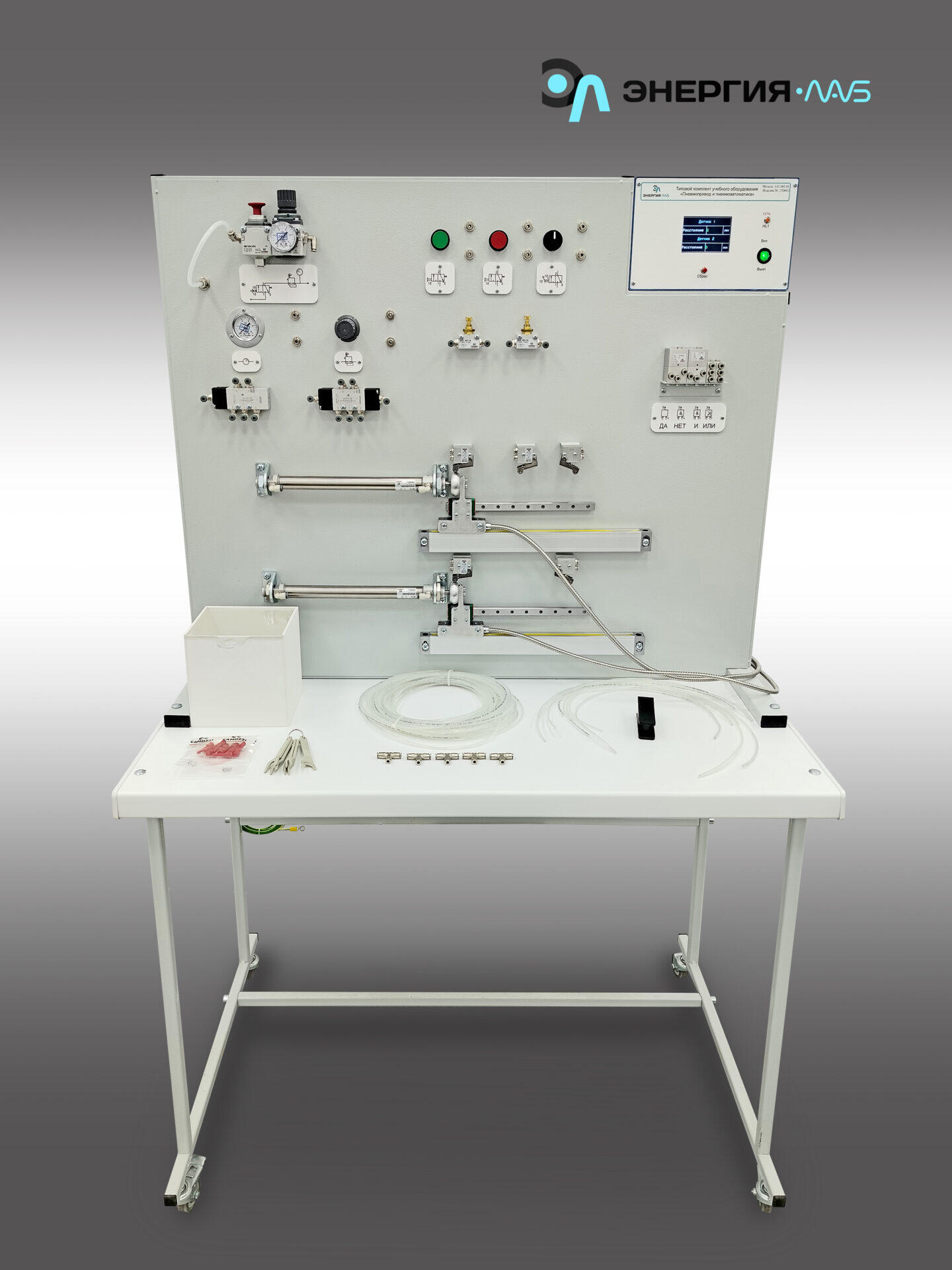

На лабораторной раме смонтирована пневматическая система, а также установлен компрессор и блок управления.

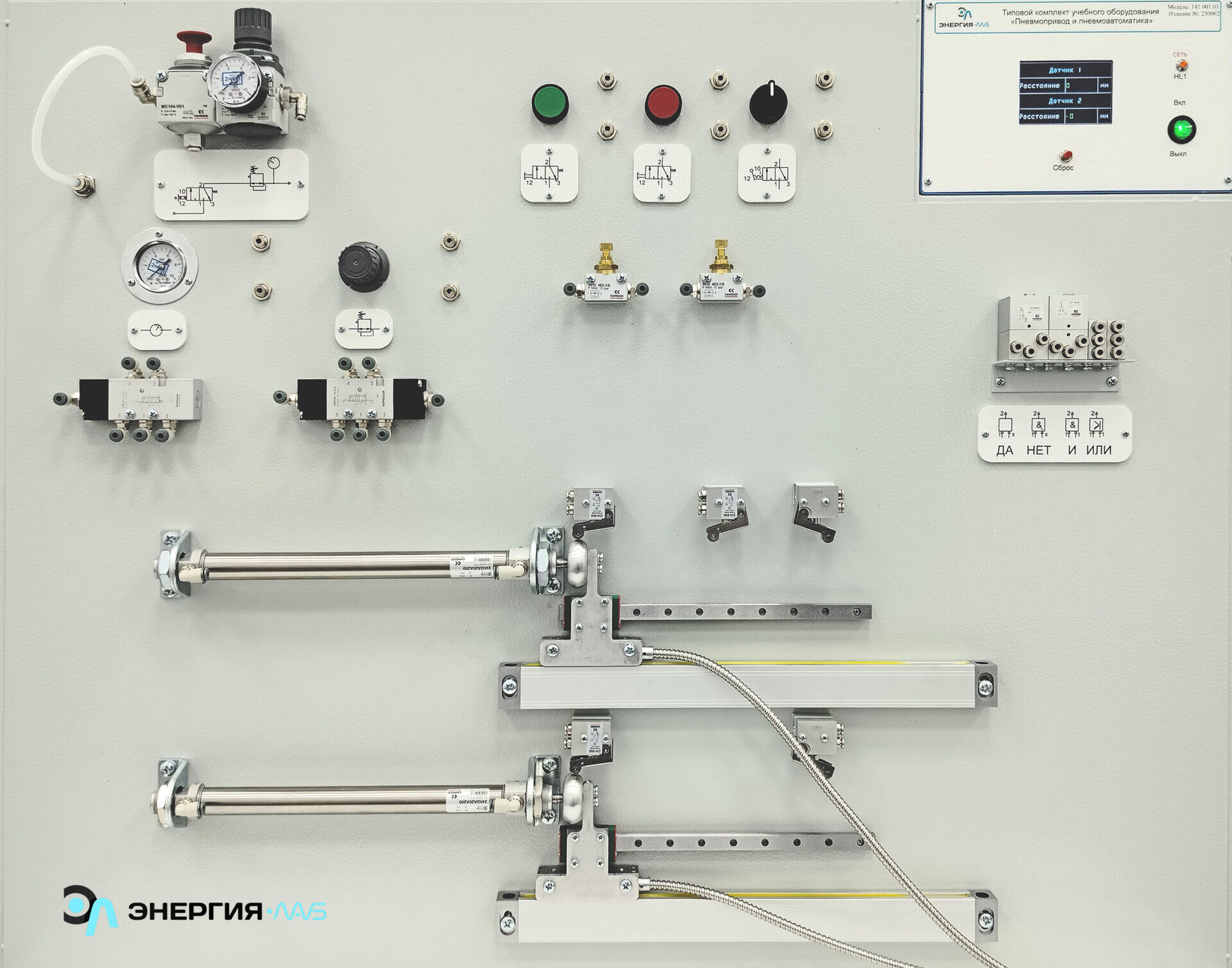

Пневматическая система представляет собой набор пневматических элементов, жестко закрепленных на панели. Каждый элемент имеет пневматическое самозаклинивающее соединение с металлической цангой с захватом пластикового шланга диаметром 4мм.
На стенде установлена линейка с датчиком линейного перемещения каждого пневмоцилиндра. Показания выводятся на ЖК-дисплей блока управления. Перед началом работы необходимо обнулять показания нажав на кнопку «Сброс».
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Система подготовки и регулирования воздуха. Регулировка давления в системе с помощью редукционного клапана.
- Изучение работы пневматических распределителей.
- Изучение работы пневматического цилиндра двустороннего действия. Схемы управления пневматическим цилиндром двустороннего действия.
- Схемы пневмоприводов с дискретным управлением по положению.
- Дроссельное регулирование скорости пневмопривода.
- Расчет основных параметров пневмопривода. Расчет скорости перемещения штока пневмоцилиндра.
- Логические операции при управлении исполнительным механизмом.
- Логическая операция «ИЛИ». Реализация логической функции с помощью пневматических устройств при использовании пневматических входных сигналов.
- Логическая операция «И». Реализация логической функции с помощью пневматических устройств при использовании пневматических входных сигналов.
- Логическая операция «НЕТ». Реализация логической функции с помощью пневматических устройств при использовании пневматических входных сигналов.
- Построение пневматических систем управления.
Типовой комплект учебного оборудования «Пневмопривод и пневмоавтоматика» - 1 шт.
Комплект для монтажа и обслуживания - 1 шт.
Электронный носитель с учебным видеороликом, методическим обеспечением и руководством по эксплуатации –1 шт.
Гарантийный талон - 1 шт.
Паспорт - 1 шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
