Типовой комплект учебного оборудования предназначен для изучения процессов прохождения потоков в открытых руслах (реки, ручьи, каналы, трубы), позволяет проводить гидравлические эксперименты, выполнять гидравлические работы и обрабатывать экспериментальные данные.

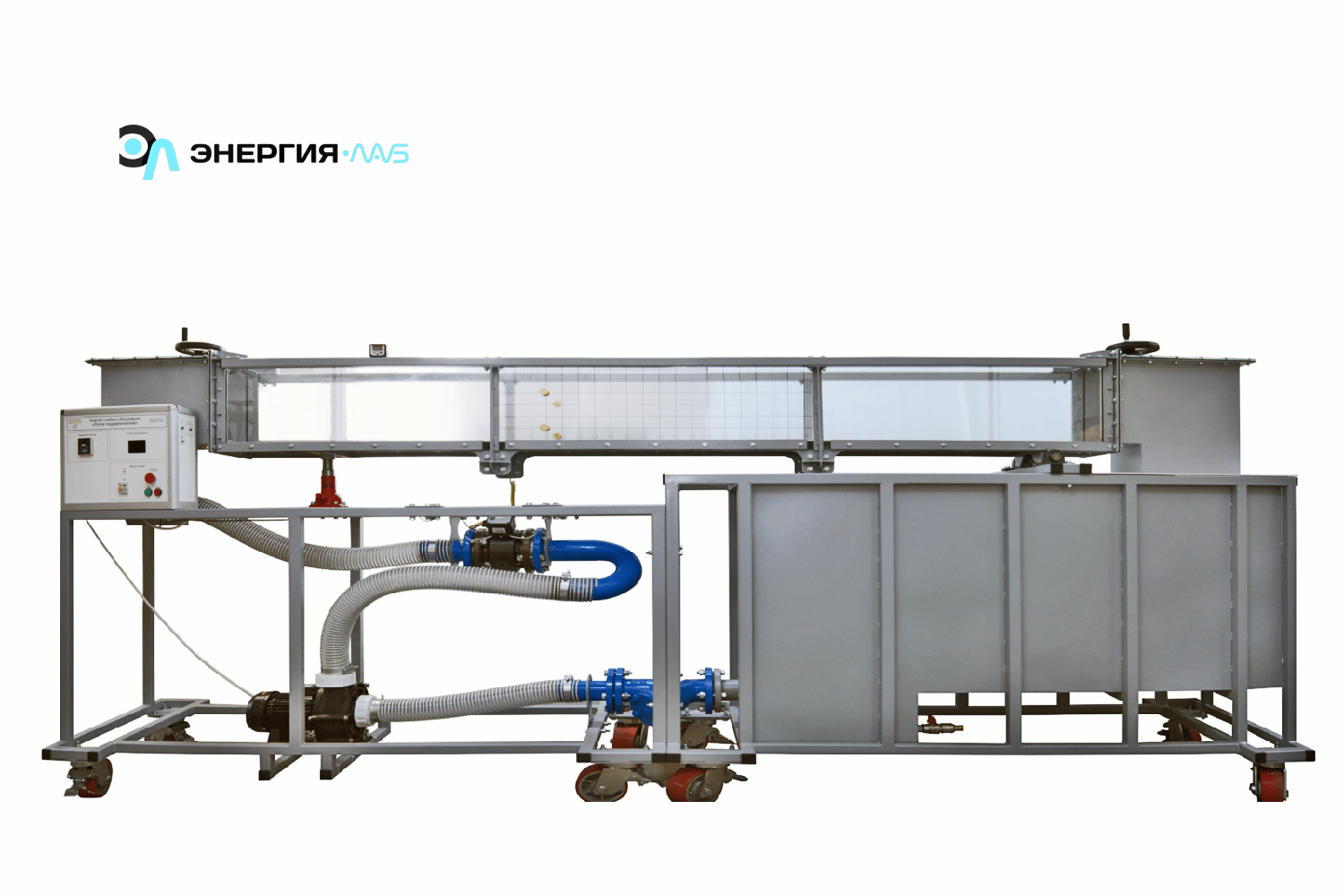

Лабораторный стенд выполнен из трех основных конструкций: рамы с оборудованием стенда, рамы с технологическим баком и проточной части.
На основной раме смонтирован насос, обеспечивающий подачу воды в проточную часть стенда. Вода из насоса подается в бак-усреднитель.
Проточная часть является основным элементам для проведения лабораторных работ. Проток представляет собой, сварную конструкцию из стали, с прозрачными вставками из акрилового материала, с механизмом качения и опорой для домкрата, также в конструкции имеются фланцы для присоединения напорного и сточного баков. В боковых частях протока, имеется механизм фиксации предназначенный для установки различных видов водосливов, разделителей и порогов. На выходе проточной части установлена механическая задвижка, изменение положения производятся при помощи рукоятки. Изменение угла наклона проточной части производится с помощью подъемного механизма (домкрата). Измерение скорости потока осуществляется трубкой Пито.
Вода из проточной части через сливную емкость попадает в технологический бак. Бак представляет собой сварную конструкцию объемом 850 литров. Гидравлический лоток установлен на опоры.
В комплект со стендом также входят: водосливы, разделители, пороги, тела различного профиля.

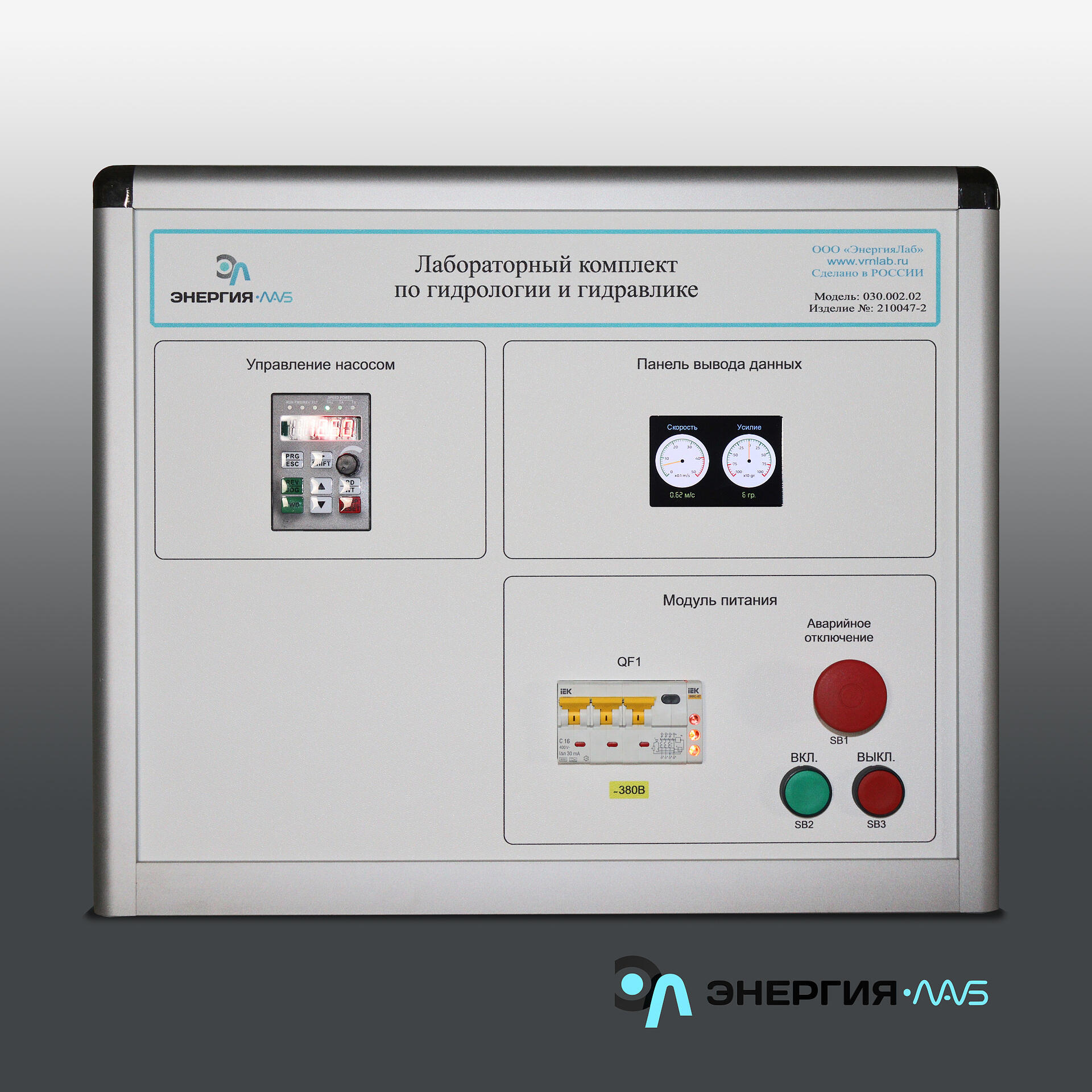

На раме смонтирован блок управления стендом, предназначенный для управления элементами стенда, а также для выведения результатов измерительных приборов.
- Потребляемая мощность, В·А: 4100
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
- Изучение распределения скорости по потоку и определение расхода по эпюре скоростей.
- Истечение жидкости из отверстий и насадков в атмосферу при постоянном напоре.
- Истечение жидкости из отверстий и насадков под уровень при постоянном напоре.
- Определение пропускной способности водослива с тонкой стенкой.
- Определение пропускной способности водослива с широким порогом.
- Определение коэффициента расхода водослива практического профиля.
- Определение пропускной способности треугольного водослива.
- Определение коэффициента расхода водослива с боковым сжатием.
- Определение пропускной способности разделителя.
- Определение пропускной способности порога.
- Исследование совершенного гидравлического прыжка.
- Сопряжение бьефов за водосливом: прыжок в сжатом сечении, затопленный прыжок, отогнанный прыжок.
- Определение зависимости глубины равномерного потока от уклона дна.
Типовой комплект учебного оборудования «Лоток гидравлический» –1 к-т;
Электронный носитель с методическим указаниями, руководством по эксплуатации и учебным видеороликом –1 шт.;
Гарантийный талон –1 шт.;
Паспорт –1 шт.
