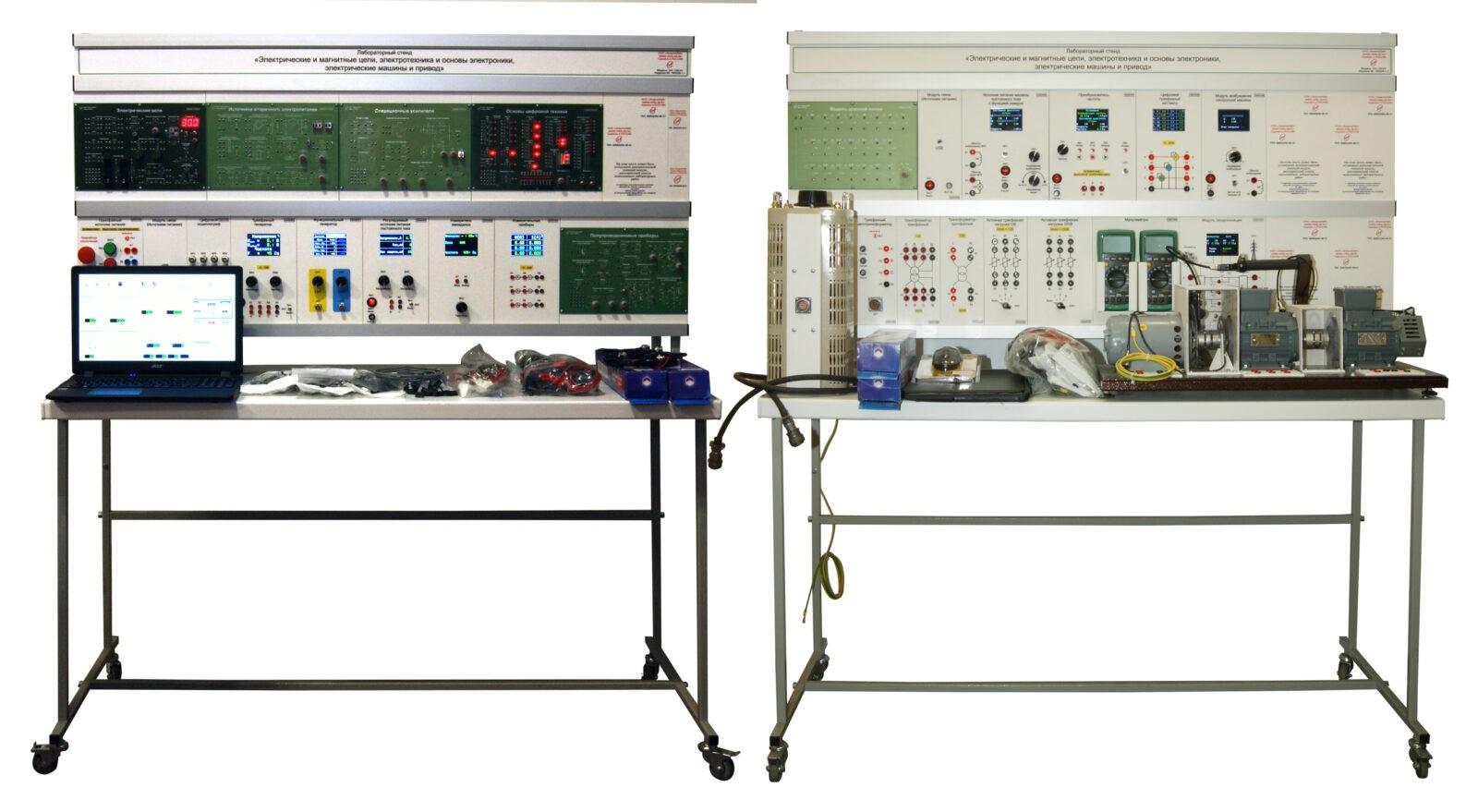

Лабораторный стенд «Электрические и магнитные цепи, электротехника и основы электроники, электрические машины и привод», ЭЛБ-241.125.01

1. Электрические цепи постоянного тока
2. 1. Параметры электрической цепи постоянных н апряжения и тока
3. 2. Закон Ома.
4. 3. Исследование цепей с резисторами.
5. 3.1. Линейные резисторы.
6. 3.2. Терморезисторы с отрицательным температ урным коэффициентом.
7. 3.3. Терморезисторы с положительным температу рным коэффициентом.
8. 3.4. Варисторы.
9. 3.5. Фоторезисторы.
10. 3.6. Последовательное соединение резисторов.
11. 3.7. Параллельноесоединение резисторов.
12. 3.8. Последовательно-параллельное соединени е резисторов.
13. 3.9. Резистивный делитель напряжения.
14. 4. Эквивалентный источник напряжения (ЭДС).
15. 5. Последовательное соединение источников на пряжения (ЭДС).
16. 6. Параллельное соединение источников напряж ения (ЭДС).
17. 7. Электрическая мощность и работа.
18. 8. Коэффициент полезного действия электричес кой цепи.
19. Однофазные электрические цепи переменного то ка
20. 1. Параметры синусоидальных напряжения и ток а.
21. 2. Активная мощность цепи синусоидального то ка.
22. 3. Цепи синусоидального тока с конденсаторам и.
23. 3.1. Напряжение и ток конденсатора.
24. 3.2. Реактивное сопротивление конденсатора.
25. 3.3. Последовательное соединение конденсатор ов.
26. 3.4. Параллельное соединение конденсаторов.
27. 3.5. Реактивная мощн ость конденсатора.
28. 4. Цепи синусоидального тока с катушками инду ктивности.
29. 4.1. Напряжение и ток катушки индуктивности.
30. 4.2. Реактивное сопротивление катушки индукт ивности.
31. 4.3. Последовательное соединение катушек инду ктивности.
32. 4.4. Параллельное соединение катушек индуктив ности.
33. 4.5. Реактивная мощность катушки индуктивност и.
34. 5. Цепи синусоидального тока с резисторами, к онденсаторами и катушками индуктивности.
35. 5.1. Последовательное соед инение резистора и конденсатора.
36. 5.2. Параллельное соединение резистора и конд енсатора.
37. 5.3. Последовательное соединение резистора и к атушки индуктивности.
38. 5.4. Параллельное соединение резистора и катуш ки индуктивности.
39. 5.5. Последовательное соединение конденсатор а и катушки индуктивности. Понятие о резонансе напряжений.
40. 5.6. Параллельное соединение конденсатора и к атушки индуктивности. Понятие о резонансе токов.
41. 5.7. Частотные характеристики последовательн ого резонансного контура.
42. 5.8. Частотные характеристики параллельного резонансного контура.
43. 5.9. Мощности в цепи синусоидального тока.
44. 6. Трансформаторы.
45. 6.1. Коэффициент трансформации.
46. 6.2. Преобразование сопротивлений с п омощью трансформатора.
47. Трехфазные цепи синусоидального тока.
48. 1. Напряжения и токи в трехфазной цепи.
49. 2. Трехфазная нагрузка, соединенная по схеме «звезда».
50. 3. Трехфазная нагрузка, соединенная по схеме «треугольник».
51. 4. Аварийные режимы трёхфазной цепи при соеди нении нагрузки по схеме «звезда».
52. 5. Аварийные режимы трёхфазной цепи при соеди нении нагрузки по схеме «треугольник».
53. Расчёт и экспериментальное исследование цепи при несинусоидальном приложенном напряжении
54. Переходные процессы в электрическихцепях
55. 1. Переходные процессы в цепи с конденсатором и резисторами.
56. 2. Переходные процессы в цепи с катушкой индук тивности.
57. 3. Переходные процессы в колебательном конту ре.
58. Однородная длинная линия.
59. 1. Распределение напряжения вдоль однородной длинной линии.
60. 2. Исследование зависимости входных сопротив лений линии от её электрической длины и сопротивления нагрузки.
61. 3. Отражение волн от конца длинной линии.
62. Электронные приборы и устройства
63. 1. Выпрямительные диоды.
64. 1.1. Характеристики диода.
65. 1.2. Однофазный однополупериодный неуправля емый выпрямитель.
66. 1.3. Однофазный мостовой неуправляемый выпря митель.
67. 1.4. Трехфазный нулевой неуправляемый выпрями тель.
68. 1.5. Трехфазный мостовой неуправляемый выпрям итель.
69. 2. Стабилитроны.
70. 2.1. Характеристики стабилитрона.
71. 2.2. Исследование параметрического стабилиз атора напряжения.
72. 2.3. Сглаживание пульсаций выпрямленного напр яжения.
73. 3. Диоды с особыми свойствами.
74. 3.1. Характеристики светодиода.
75. 3.2. Характеристики варикапа.
76. 4. Биполярные транзисторы.
77. 4.1. Испытание слоев и исследование выпрямите льного действия биполярных транзисторов.
78. 4.2. Исследование распределения тока в транзис торе и управляющего эффекта тока базы транзистора.
79. 4.3. Характеристики транзистора.
80. 4.4. Установка рабочей точки транзистора и иссл едование влияния резистора в цепи коллектора на коэффициент усиления п о напряжению усилительного каскада с общим эмиттером.
81. 4.5. Усилители на биполярных транзисторах.
82. 4.6. Линейный регулятор напряжения.
83. 4.7. Линейный регулятор тока.
84. 5. Униполярные (полевые) транзисторы.
85. 5.1. Испытание слоев и исследование выпрямител ьного действия униполярных транзисторов.
86. 5.2. Характеристика включения затвора полевог о транзистора.
87. 5.3. Управляющий эффект затвораполевого транз истора n-типа.
88. 5.4. Выходные характеристики полевого транзис тора.
89. 5.5. Усилители на полевых транзисторах.
90. 6. Тиристоры.
91. 6.1. Характеристики диодного тиристора (симистора).
92. 6.2. Характеристики триодного тиристора.
93. 6.3. Фазовое управление тиристором.
94. 7. Основы цифровой техники
95. 7.1. Исследование базовых логических элемент ов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
96. 7.2. Реализация логических функций в различны х базисах
97. 7.3. ИсследованиеJK –триггера
98. 7.4. ИсследованиеD –триггера и делителя частот ы
99. 7.5. Исследование универсального регистра
100. 7.6. Исследование двоичного счетчика
101. 7.7. Исследование де шифратора семисегментного цифрового индикатора
102. 8. Операционные усилители.
103. 8.1. Инвертирующий усилитель.
104. 8.2. Неинвертирующий усилитель.
105. 8.3. Суммирующий усилитель.
106. 8.4. Дифференциальный усилитель.
107. 8.5. Исследование операционного усилителя в д инамике.
108. Электрические машины
109. Трансформаторы
110. 1 Определение коэффициента трансформации дв ухобмоточного трансформатора.
111. 2 Снятие характеристик холостого хода I0=f(U), Р0=f(U), cos φ0=f(U) однофазного трансформатора.
112. 3 Снятие характеристик короткого замыкания I К=f(U), РК=f(U), cosφК=f(U) однофазного трансфор матора.
113. 4 Снятие характери стик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) тре хфазного трансформатора.
114. 5 Снятие характеристик короткого замыкания I К=f(U), РК=f(U), cosφК=f(U) трехфазного трансфор матора.
115. Генераторы постоянного тока
116. 1. Снятие характеристики холостого хода E0=f(If) ге нератора постоянного тока с независимым возбуждением.
117. 2. Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
118. 3. Снятие внешней U=f(I), регулировочной If= f(I) и нагру зочной U=f(If) характеристик генератора постоянного тока с независимым.
119. Двигатели постоянного тока
120. 1. Пуск в ход двигателя постоянного тока с нез ависимым возбуждением.
121. 2. Пуск в ход двигателя постоянного тока с пар аллельным возбуждением.
122. 3. Снятие механической характеристики n=f(M) дви гателя постоянного тока с независимым возбуждением.
123. 4. Снятие механической характеристики n=f(M) двиг ателя постоянного тока с параллельным возбуждением.
124. 5. Снятие электромеханической характеристик иn=f(I) двигателя постоянного тока с независимым возбуждением.
125. 6. Снятие электромеханической характеристик и n=f(I) двигателя постоянного тока с параллельным возбуждением.
126. 7. Снятие рабочих характеристикn=f(P2),M=f(P2), η=f(P2) двигателя постоянного тока с независи мым возбуждением.
127. 8. Снятие рабочих характеристикn=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с параллел ьным возбуждением.
128. Трехфазные асинхронные двигатели
129. 1. Пуск в ход трехфазного асинхронного двигат еля с короткозамкнутым ротором.
130. 2. Плавный пуск в ход трехфазного асинхронног о двигателя с короткозамкнутым ротором.
131. 3. Снятие характеристик холостого хода I0=f(U), Р 0=f(U), cosφ0=f(U) трехфазного асинхронного д вигателя с короткозамкнутым ротором.
132. 4. Снятие характеристик короткого замыкания I К=f(U), РК=f(U), cosφК=f(U) трехфазного асинхрон ного двигателя с короткозамкнутым ротором.
133. 5. Снятие механической характеристики n=f(M) трех фазного асинхронного двигателя с короткозамкнутым ротором.
134. 6. Снятие электромеханической характеристи ки n=f(I)трехфазного асинхронного двигателя с короткозамкнутым ротором.
135. 7. Снятие рабочих характеристикI=f(P2), P1=f(P2), s=f(P2), η=f(P2), cosφ=f(P2), M=f(P2) трехфазного асинхронного д вигателя с короткозамкнутым ротором.
136. Трехфазные синхронные генераторы.
137. 1. Снятие характеристики холостого хода E0=f(If) тр ехфазного синхронного генератора.
138. 2. Снятие характеристики короткого замыкани я IК=f(If) трехфазного синхронного генератора.
139. 3. Снятие внешней U=f(I), регулировочной If= f(I) и нагру зочной U=f(If)характеристик трехфазного синхронного генератора.
140. 4. Подключение к сети трехфазного синхронног о генератора методом точной синхронизации.
141. 5. Подключение к сети трехфазного синхронног о генератора методом самосинхронизации.
142. 6. Снятие угловых характеристикP=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного генератора.
143. 7. Снятие U-образной характеристики I=f(If) трехфаз ного синхронного генератора.
144. Трехфазные синхронные двигатели.
145. 1. Пуск в ход трехфазного синхронного двигате ля.
146. 2. Снятие угловых характеристикP=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного двигателя.
147. 3. Снятие U-образной характеристикиI=f(If) трехфаз ного синхронного двигателя.
148. Электропривод
149. Электропривода постоянного тока.
150. 1. Электропривод системы «Тиристорный преоб разователь–Двигатель постоянного тока независимого возбуждения».
151. 2. Электропривод системы «Тиристорный преоб разователь–Двигатель постоянного тока параллельного возбуждения».
152. 3. Электропривод системы «Реверсивный тирис торный преобразователь:
     • двигатель постоянного тока независимого возб уждения».
153. 4. Электропривод системы «Реверсивный тирис торный преобразователь:
     • двигатель постоянного тока параллельного воз буждения».
154. Электропривода переменного тока.
155. 1. Электропривод разомкнутой системы «Преоб разователь частоты:
     • асинхронный двигатель с короткозамкнутым ротором ».
156. 2. Электропривод замкнутой системы «Преобра зователь частоты:
     • асинхронный двигатель с короткозамкнутым ротором».

1. Лабораторный стенд «Электрические и магнитные цепи, электротехника и основы электроники, электрические машины и привод» – 1шт;
2. Ноутбук –1 шт.
3. Комплект проводов и соединительных шнуров –1 шт.
4. Техническая документация на электронном носителе(методические материалы, комплект программного обеспечения, руководство по эксплуатации, учебный видеоролик) –1шт;
5. Гарантийный талон – 1шт;
6. Паспорт – 1шт.
