Типовой комплект учебного оборудования «Теплотехника и термодинамика», ЭЛБ-171.034.04
- Исполнение: Без ПО
Товар снят с производства
Типовой комплект учебного оборудования «Теплотехника и термодинамика» предназначен для проведения лабораторных работ по курсу «Теплотехника и термодинамика» в средних специальных и высших учебных заведениях.

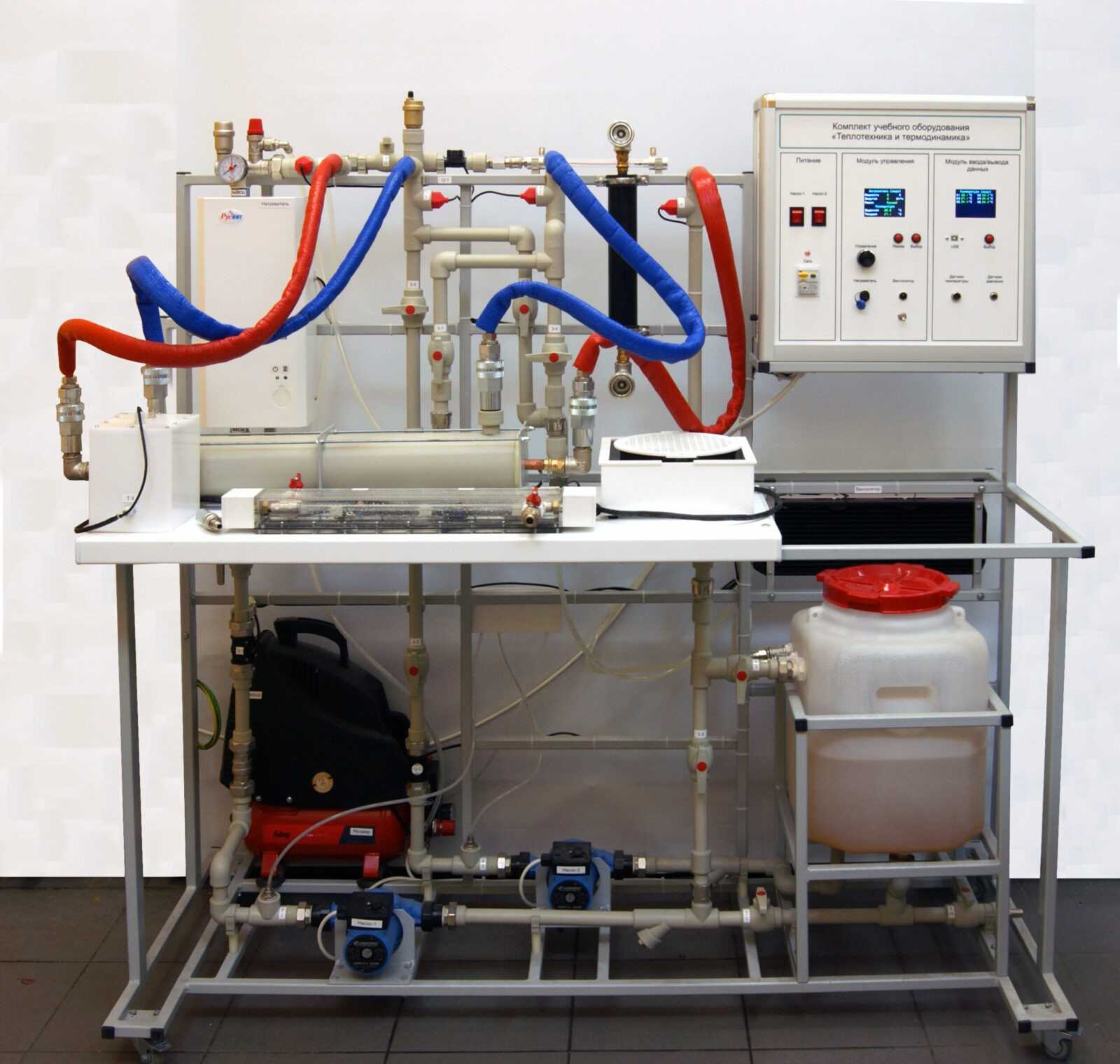

Состав стенда.
Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, а также гидравлическая и пневматическая системы стенда.
Блок управления, выполненный из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
Гидравлическая система имеет в своем составе два контура: контур горячей воды и контур холодной воды.
В состав гидравлической системы входят следующие устройства:
- Электрический котел. На входе и выходе электрического котла установлены датчики температуры. Датчики подключаются к измерительной системе стенда.
- Реле давления.
- Циркуляционный насос горячего контура.
- Циркуляционный насос холодного контура.
- Накопитель для холодной воды.
- Группа безопасности.
- Датчик температуры воды холодного и горячего контура.
- Датчик расхода воды горячего и голодного контура.
- Вентили для регулирования расхода в горячем и холодном контурах.
- Запорная арматура для изменения направления потоков жидкости.
В состав пневматической схемы входят:
- Воздушный компрессор с ресивером и регулятором давления.
- Датчик температуры воздуха.
- Датчик расхода воздуха.
- Датчик давления.
- Запорная арматура.
Для выполнения работ в комплекте со стендом поставляются лабораторные модули. Они подразделяются на модули подключаемые к гидравлической системе, к пневматической и модули подключаемые к блоку управления.
Гидравлические модули:
- Теплообменник «труба в трубе».
- Пластинчатый теплообменник.
- Поворотный металлический цилиндр.
Пневматические модули:
- Суживающееся сопло.
- Модуль для определения вязкости воздуха.
Самостоятельные модули:
- Печь для изучения теплопроводности материалов.
- Трубопровод для исследования теплопередачи.
- Калориметр для определения коэффициента излучения электропроводящих материалов.
- Калориметр для изучения теплоемкости воздуха.
Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее.
Стенд имеет возможность подключаться к ПК с помощью интерфейса USB. При подключении к ПК, измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
Программный комплекс ELAB имеет свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность, выданное Федеральной инспекцией и устанавливается на персональный компьютер с ОС Windows и Linux.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Информацию о лабораторных работах можете узнать у менеджеров.
